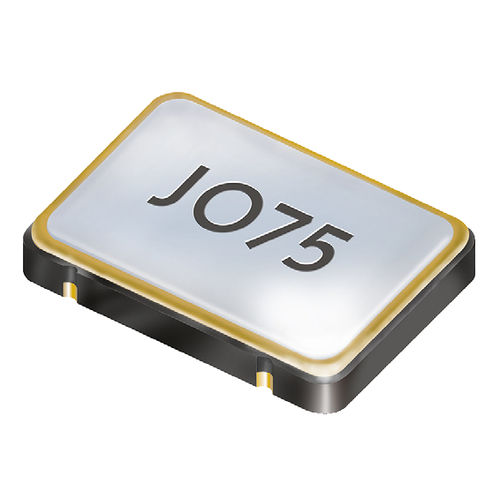

クリスタルオシレーター JO75

電気機械式SMD工業用

発振器 JO75 - 1.8 V - ストップ機能付きSMD発振器 - 7.5 x 5.0 mm - LVCMOS/HCMOS対応出力 - 低位相ジッタ、PLLなし - シームシールされたセラミック/金属パッケージ 範囲 STD＆T1 0.50 ~ 50.0 MHz (30 pF 以下) 0.50 ~ 160.0 MHz (15 pF max.) T2 2.0 ~ 120.0 MHz (15 pF max.) T3* 2.0 ~ 120.0 MHz (15 pF max.) すべての周波数での安定性** ± 20ppm～±100ppm（表1 消費電流 表２を見る 電源電圧ＶＤＣ 1.8 V ± 10 % (スタブ C および D は ± 5 %) おんど 動作 -10 °C ~ +70 °C (標準) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) 記憶装置 -55 °C ~ +125 °C アウトプット 昇降時間 表3を見る 最大負荷 15 pF / 30 pF (≤ +85 °C and ≤ 50.0 MHz) 最大電流 2.8 mA / 4 mA (T2 & T3*) ローレベル最大 0.2 x VDC / 0.4 V (T2 & T3用) ハイレベル最小 0.8 x VDC / VDC - 0.4V (T2 & T3*) 出力イネーブル時間 max. 10 ms 出力ディセーブル時間 max. 150 ns / 200 ns (T2 & T3*) 起動時間最大 10ms スタンバイ機能 停める 待機電流 max. 10μA / 20μA (T2 & T3*用) 位相ジッタ 12 kHz ~ 20.0 MHz < 1.0 ps RMS 0.5 x VDCでの対称性 45% ~ 55% typ.(40% ~ 60% max.)
