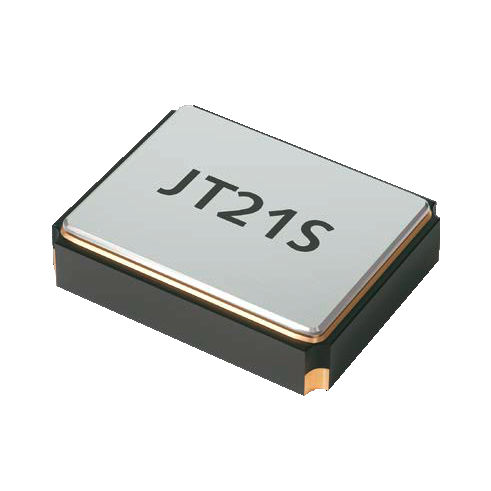

温度補償水晶発振器（TCXO）オシレーター JT21S

電気機械式SMD産業用

温度補償型水晶発振器温度補償水晶発振器、2.0 x 1.6 mm - 低消費電力のVCTCXOまたはTCXO、クリップドサイン出力付き - 温度範囲 -40 °C ~ +85 °C 利用可能 - ± 0.5 ppmの安定性があります。 - ナビ用にはJT21G(E)をお勧めします。 周波数範囲 9.5 ~ 52.0 MHz しゅうはすう 許容範囲 安定性 25℃で±2.0 ppm (2回のリフローを含む) 温度 ±0.5ppm～±5ppm（表1 エージング初年度 ±1ppm 電源電圧 ±0.2 ppm (DC±5 %にて) 負荷変化 ±0.2 ppm 消費電流 1.5 mA max.<26 MHz / 2.5 mA max.<52 MHz以下 電源電圧 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) * 電源電圧は、1.8 / 2.5 / 2.8 / 3.0 / 3.3 (%)です。 温度の作動は表 1 を見ます 貯蔵 -40 °C ~ +85 °C 出力負荷公称値10 KΩ // 10 pF レベル 最小0.8 Vpp (クリップドサイン) 外部チューニング範囲 JT21SV ±8ppm以上 外部チューニング電圧 JT21SV 0.9 V ± 0.9 V at VDC = 1.8 V (標準) 1.5 V ± 1.0 V at VDC ≥ 2.5 V (標準) 1.4 V ± 1.0 V at VDC ≥ 2.5 V（オプション 起動時間最大 2.5ms 位相雑音 at 100 Hz -117 dBc/Hz typ. at ƒo at 1 KHz -137 dBc/Hz typ. 26 MHz at 10 KHz -149 dBc/Hz typ.
