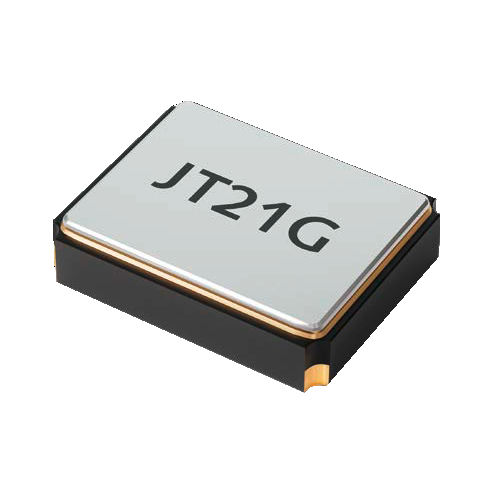

温度補償水晶発振器（TCXO）オシレーター JT21G

電気機械式SMD工業用

発振器 JT21G - JT21GE - GPS用TCXO - 温度補償型水晶発振器温度補償水晶発振器、2.0 x 1.6 mm - ナビゲーションシステム（GPSなど）用の特殊タイプ - 高安定性 ±0.5ppm - 40°C ~ +85°C までの温度較差 - イネーブル/ディセーブル機能付きJT21GE 周波数範囲 26.0/38.40 MHz （他の頻度。 しゅうはすう 許容範囲 安定性 25℃で±2.0 ppm (2回のリフローを含む) 温度 ±0.5 ppm (安定性コード E) エージング初年度 ±1ppm 電源電圧 ±0.2 ppm (DC±5 %にて) 負荷変化 ±0.2 ppm (at 10 KΩ || 10 pF +/-10 %) 消費電流 2.0 mA (at 26.0 / 38.40 MHz) 電源電圧 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) * 電源電圧は、1.8 / 2.5 / 2.8 / 3.0 / 3.3 (%)です。 動作温度 -30 °C ~ +85 °C (温度コード M) -40 °C ~ +85 °C (温度コード K) 貯蔵 -40 °C ~ +85 °C 出力負荷公称値10 KΩ // 10 pF レベル 最小0.8 Vpp (クリップドサイン) 最大温度勾配 0.1 ppm / °C (最大温度ステップ2℃時) 静止周波数ヒステリシス での最大周波数差 +25 °C、測定前と測定後 寒暖の差が激しくなってから) 0.6 ppm 起動時間最大 2.5ms 位相雑音 at 100 Hz -117 dBc/Hz typ. at ƒo at 1 KHz -137 dBc/Hz typ. 26 MHz at 10 KHz -149 dBc/Hz typ.
