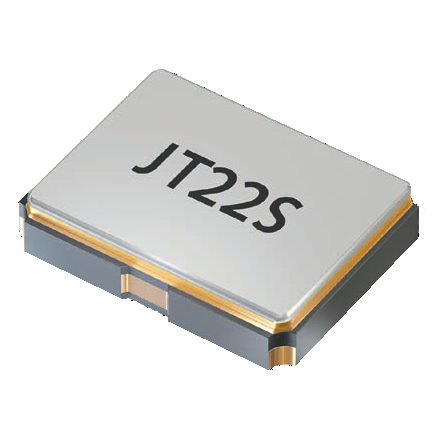

温度補償水晶発振器（TCXO）オシレーター JT22S

電子SMD工業用

- 温度補償型水晶発振器温度補償水晶発振器、2.5 x 2.0 mm - 低電力VCTCXOまたはTCXO - 温度範囲 -40 °C ~ +85 °C 利用可能 - ± 1.0 ppmの安定性があります。 - セラミック/金属パッケージ 周波数範囲 9.5 ~ 52.0 MHz しゅうはすう 許容範囲 安定性 25℃で±1.5ppm（2回のリフローを含む 温度 ± 1 ppm ~ ± 5 ppm (表 1) エージング初年度±1ppm 電源電圧±0.2ppm (DC±5%にて) 負荷変動±0.2ppm 消費電流 1.5 mA max.< 26 MHz / 2.5 mA max.< 52 MHz以下 電源電圧 VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) ※電源電圧は、1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) 温度の作動は表 1 を見ます 貯蔵 -40 °C ~ +85 °C 出力負荷公称値10 KΩ // 10 pF レベル 最小0.8 Vpp (クリップドサイン) 外部チューニング範囲 JT22SV ± 8ppm以上 外部チューニング電圧 JT22SV 0.9 V ± 0.9 V at VDC = 1.8 V (標準) 1.5 V ± 1.0 V at VDC ≥ 2.5 V (標準) 1.4 V ± 1.0 V at VDC ≥ 2.5 V（オプション 起動時間最大 2.5ms 位相雑音 at 100 Hz -109 dBc/Hz typ. at ƒo at 1 KHz -133 dBc/Hz typ. 26 MHz at 10 KHz -148 dBc/Hz typ.
