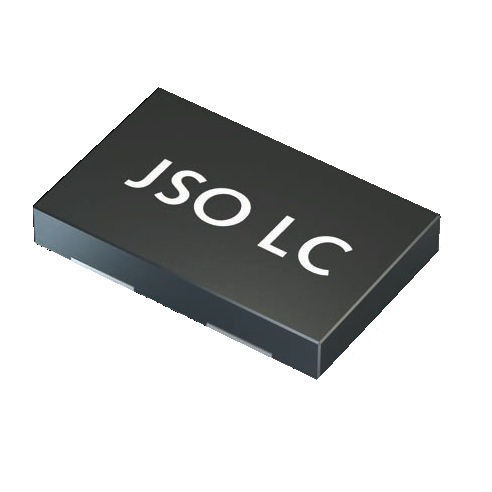

クリスタルオシレーター JSO75

MEMSSMD工業用

MEMS発振器 JSO LCシリーズ - 1.8 V - HCMOS/LVCMOS出力の低消費電力発振器 - 業界標準パッケージ2016～7050と互換性があります。 - 耐衝撃性・耐振動性・温度範囲の拡大 - 顧客の仕様に合わせて構成された - 非常に速い配達サービス 周波数範囲 1.0 ~ 110.0 MHz 115.0 ~ 137.0 MHz すべての周波数安定性 ±20 ppm ~ ±50 ppm 消費電流 電源電圧 VDC 1.8V±10 動作温度 T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C 貯蔵 -55°C ~ +150°C 出力ロジック HCMOS/LVCMOS 昇降時間 4.2 ns max. at 15 pF / 6.8 ns max. at 30 pF 最大負荷30 pF以下推奨 (≤74.0 MHz) 15 pF以下推奨 (>74.0 MHz) 他の負荷容量も可能です。 補足資料参照 最大電流2 mA ローレベル最大 0.1 x VDC ハイレベル 最小0.9 x VDC スタンバイ機能(e/d)停止(S)、トライステートのみ(T)またはなし(N)。 出力イネーブル時間 max.5 ms (S) / 150 ns (T) 出力ディセーブル時間 max.150 ns 起動時間最大5ms スタンバイ電流 max.2 µA (停止(S)の場合、表3参照) 位相ジッタ 12 kHz ~ 20 MHz < 3.0 ps RMS 対称性（0.5 x VDC 45% ~ 55% (標準)
