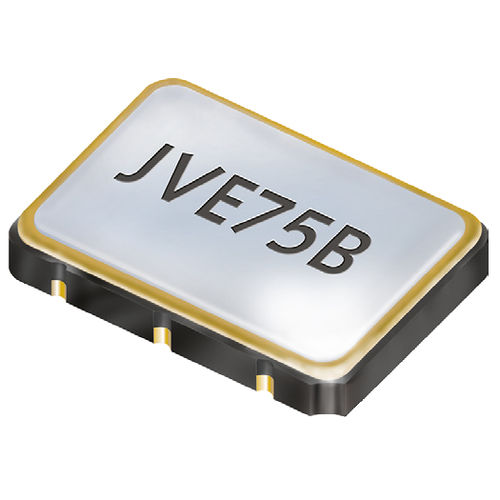

電圧制御水晶発振器（VCXO）オシレーター JVE75B

電気機械式SMD工業用

発振器 VCXO - PECL - SMD PECL VCXO、7.5 x 5.0 mm - 基本モードに水晶振動子を使用し、PLL - 高引張り範囲±150ppm - 相補的なPECL出力、低EMI - セラミック/金属パッケージ 周波数範囲 12.0 ~ 800.0 MHz すべての周波数の安定性* ± 25ppm / ± 50ppm 周波数可変範囲 最小±150ppm 引張り制御電圧 1.65V±1.5V***. 引き込み制御入力インピーダンス min. 消費電流 120 mA max. 電源電圧 VDC 3.3 V ±5 動作温度 -10°C ~ +70°C / -40 °C ~ +85 °C 貯蔵 -40°C ~ +85 °C 出力立ち上がり・立ち下がり時間 1.0 ns (20%～80% of Vpp)*** ***. 負荷公称値50 � 1.3 V ローレベル max. 1.7 V ハイレベル以上 2.2 V スタンバイ機能 出力イネーブル時間 max.10 ms 出力ディセーブル時間 max.50 ns 起動時間最大10ms スタンバイ機能停止 位相ジッタ 12 kHz ~ 20.0 MHz < 5.0 ps RMS Vppの50%での対称性 45% ~ 55% typ.(40% ± 60% max.)
