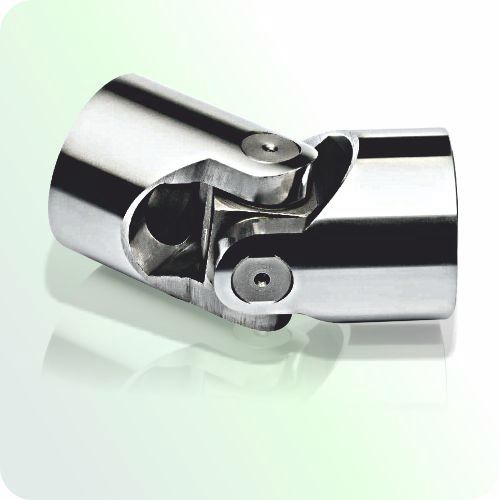

シングル自在継手

ダブルステンレススチール製精密

DIN 808/7551に従って製造された高精度ユニバーサルジョイント。 すべてのモデルタイプは、フォークと中央ブロックを備えた2つのハブで構成されています。 ピンと穴の間には »Pシリーズ。4個のベアリングにソリッドピンを採用しています。 »Eシリーズ：スライドブッシュ付。 »Hシリーズ：針状ころ軸受付き。 基準を選択する。 2つのシャフト（そのうち駆動側のシャフトは一定速度で回転している）と1つの単一のジョイントをマッチングさせると、それは駆動シャフトの周期的な変動を引き起こす角度を形成し、1回転あたり正確に4つの変動を行います。 従動軸の最高回転数と最低回転数の差は、2本の軸が形成する角度に依存します。この差は角度αが大きくなるほど大きくなります。 ホモキネティック・トランスミッションを実現するためには、2つの反対側のシングルジョイント（2つの中心ヨークが同じ平面上にあり、角度が等しいことに注意してください）か、ダブルジョイントのどちらかを取り付ける必要があります。前者のアーティキュレーションによって引き起こされる不規則性は、後者のアーティキュレーションによってキャンセルされます。ダブル・ジョイントを使用すると、2つのシングル・ジョイントの結合から生じる全長はさらに短縮されます。言い換えれば、二重関節は最短のホモキネティック・トランスミッションと考えられています。 低速用途（最大1.000 rpm）では、プレーンベアリング（ラビングベアリング）とのジョイントをお勧めします：タイプE/EB。これらのタイプは、衝撃荷重、ドライブリザーブ、不規則な運転、比較的高いトルクをサポートすることができます。500～1.000 rpmの間では、作動角を小さくする必要があります。 高速回転、比較的低いトルク、または広い角度での使用には、針状ころ軸受（タイプV～H）を使用したジョイントが好ましいです。これらは常に角度に関係して5.000 rpmに達することができます。
