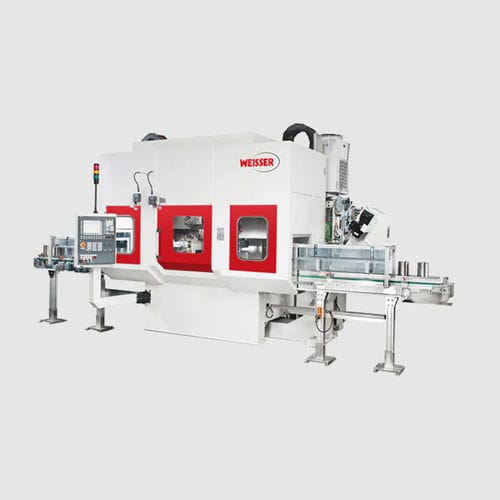

CNC旋盤 VERTOR C/M2軸コラム型12ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 2軸
- 構造
- コラム型
- ツールステーション数
- 12ツールステーション
- 応用
- 大きなワークピース
- 性能
- 高精度, 高剛性
- その他の特徴
- コンパクト
- 直径
450 mm
(17.72 in)- 回転速度
1,100 rpm, 1,500 rpm, 3,500 rpm, 6,000 rpm
(6,911.504 rad.min-1, 9,424.778 rad.min-1, 21,991.149 rad.min-1, 37,699.112 rad.min-1)- X軸
230 mm, 280 mm
(9 in, 11 in)- Z軸
280 mm, 400 mm
(11 in, 16 in)- 早送り速度X
30 m/min
- 早送り速度Z
30 m/min
- 公称出力
18 kW, 23 kW, 52 kW, 67 kW
(24.5 hp, 31.3 hp, 70.7 hp, 91.1 hp)- 最大トルク
115 Nm, 146 Nm, 450 Nm, 580 Nm
(85 ft.lb, 108 ft.lb, 332 ft.lb, 428 ft.lb)
詳細
重厚なリブ付きモノブロックマシンベース
極めて高い剛性と熱安定性
コンパクトな外形寸法で大きな作業量
Vertor C および M シリーズの機械は、あらゆる一般的な回転対称ワークの湿式および乾式加工に最適で、最高の精度、可用性、連続精度を実現します。これらの機械は、最小限のスペースで非常に優れたアクセス性を持ち、2軸または4軸のオプションも提供します。円周外旋削、ハードターニング、研削、ドリル加工、フライス加工などの革新的な加工工程の技術統合により、社内物流工程を大幅に削減し、高精度の加工結果を生み出します。多機能立形旋盤は、動作速度、稼働率、安定性、信頼性において、同クラスの工作機械の中で世界最高水準にあります。
ダイレクトドライブ
高精度とダイナミクスを実現するスライド設計
水平方向と垂直方向のリニアパス測定システム
メンテナンスフリーの三相サーボドライブ
心押し台と振れ止めサポートによるチャック加工部品やシャフトの加工
加工時間を短縮する4軸設計
駆動工具
手動ローディングに最適化
---
