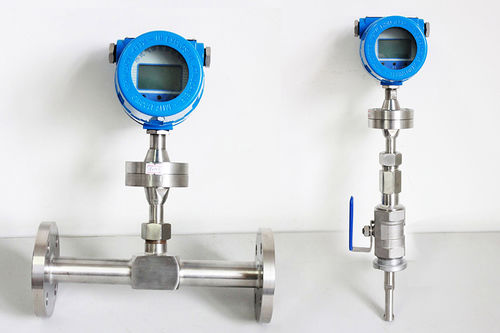

熱式質量流量計 FLQC

質量ガス用DN15 - 1/2インチ

熱ガスのマスフローメーターは鉄鋼工場、コークス工場、石油、化学工業、火力発電、医療、火力発電所、環境保護および他の産業で広く使用されています。それは実質の直接質量流量計であり、ユーザーは圧力および温度を償う必要はありません。熱ガスの質量流量計は可動部分、小さい圧力損失、広い測定の範囲の比率、高精度、高い信頼性、簡単な取付けおよび便利な操作を備えていません。 熱式ガス質量流量計の主な特徴。 1.高い信頼性。 2.可動部がない 3.温度・圧力補正が不要 4.再現性が良い。 5.応答速度が速い。 6.高い測定精度 どのように機能するか FLQC サーマル式ガス質量流量計は、熱伝導技術に基づき、ガス質量流量の測定を実現します。流量計の測定プローブには、2 つの白金抵抗センシングエレメントがあります。これらは流体中に置かれ、一方は電力PによってT1に加熱され、もう一方は媒体の温度を監視するために加熱されず、T2に設定されます。したがって、2つの検出素子の間に温度差T=T1-T2が発生する。流量がゼロのとき、T*は大きい。質量流量Qの増加に伴い、検出素子T1の熱は奪われ、T1は減少し、Tは減少する。したがって、上記の加熱電力P、温度差T、質量流量Qの間には一定の関係が生じることになり、次のように表すことができます。P/Δ T = K1+K2F (Q) K3 (1) ここで、K1、K2、K3は気体の物性に関係する定数である。
