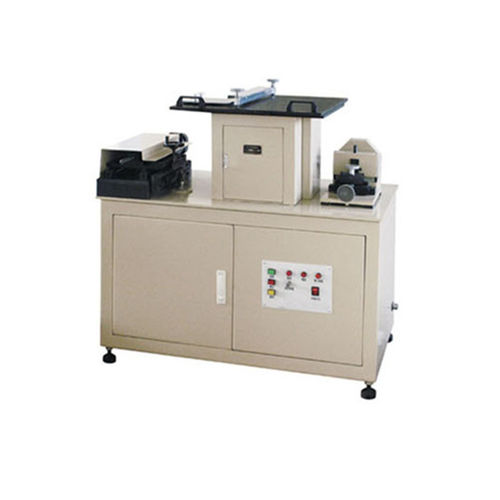

テスト用試料作成機

1.主な性能と構造 本機は、プラスチックや有機ガラスなどの非金属材料の衝撃、引張、圧縮、熱性能などの試験を行うための標準スプラインを加工する装置である。切削加工、ノッチ加工、カーブ加工、ダンベル加工、平面加工が可能です。 2.主な技術パラメータ 1.最大切削幅：300mm 2.最大切削厚さ: 15mm 3.最大加工面長：300mm 4.切削用カッター（砥石）の仕様：200×32×2mm 5.ミーリングノッチの工具長：50mm 6.切断用ダンベル、プレーンツールの仕様。30×12×30mm 7.全体の寸法1130×720×950mm 8.各部の最高回転速度 切断部の主軸回転数1400-2800r/min ミーリングノッチ部の主軸回転速度400r/min ダンベル部、平板部を加工する際の主軸回転数。 低速：940r/min.470r/min 高速：1430r/min.715r/min 9.モーターの出力 ミーリングギャップモーター550W ミーリングプレーンとダンベルのモーター 0.8～1.3KW カットオフ・モーター 0.8KW ミーリングプレーンとダンベル型自動送りモーター60W
