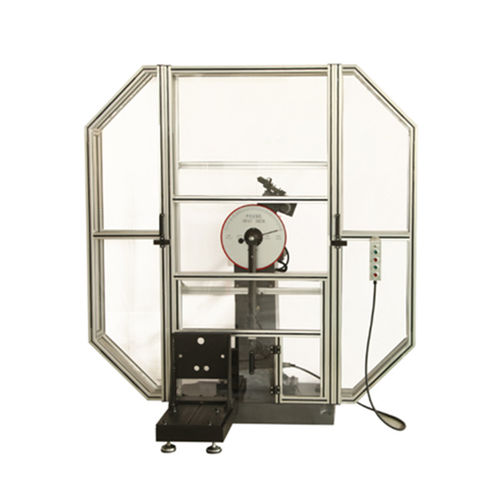

衝撃性試験機 TB-500

コンピュータ制御材料

特殊衝撃試験機は、振り子、衝撃、配置の自動制御に電化製品を採用しており、操作が簡単で作業効率が高い。サンプルを打ち抜いた後、残ったエネルギーで自動的に振り子を起こし、次の衝撃試験に備えます。 接触式集電装置のシューウォールの弱電接続装置の調整可能な支持台。接触集電体のシューウォールの大きさに合わせて、カーボンスライドの設置高さと打撃中心を調整することができます。このマシンは、国家標準TB/T 1842.3-2002「電気機関車パンタグラフスライドプレートパート3カーボンスケートボード」とTJ/CL 328-2014「EMUカーボンスケートボード中間技術条件」を満たす 6.12自動弓下げセンサー装置の衝撃特性の要件。 主な技術パラメータ 1.衝撃エネルギー：500J 2.スケールの範囲および分割の価値 エネルギーの範囲。0〜500J 1セルあたりの分割値。5J 3.振り子の力の値（衝撃定数）：0〜500J M=267.9492N.m 4.振り子のプリ・リフト・アングル150° 5.振り子軸の回転中心から着地点（試料の中心）までの距離：800mm 6.衝撃速度：5.4m/s 7.インパクトハンマー面の大きさ：100×50mm（フラットハンマーの場合 8.試験機の正味重量550kg 9.試験機の寸法(2200x1200x1400) mm 10.電源：三相4線式50Hz、380V
