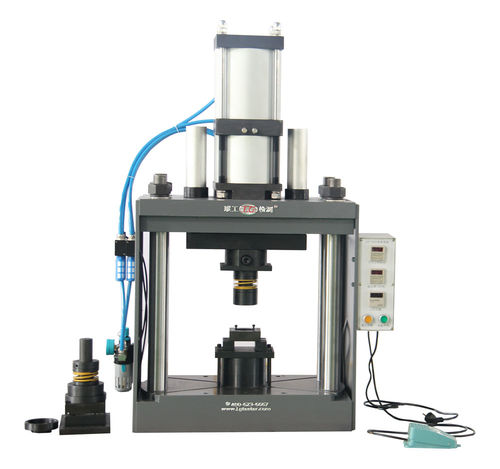

自動標本準備システム LGZY-30TBT

深絞り加工

まず、装置の説明。 深絞りカップの丸いサンプルを準備する目的を達成するために、弊社は空気圧式ダイフィーダーを提供し、GBT24183-2021「金属材料-板および帯-耳栓試験」の要求を満たし、φ60mm丸ディスクを生産し、サンプル準備の厚さの範囲は0.15 -3mm である。一つの駆動源で複数の部品を同時に駆動させることで、加工リズムの統一、加工精度の向上、加工効率の改善などの特徴を持つ。 2つ目は、構造図。 装置には、ベース本体部、駆動部、ガイド部、空圧システム、電気制御システム、下型部品、上型部品取り付け部などがあり、運転中は、幅100mmにカットした帯状サンプルをプレス型に手動で通し、「フットスイッチ」ボタンをクリックするだけで、ブランキング運転が開始されます。 第三に、主な技術パラメータ。 1.働き圧力: 250KN; 2.早送り力: 8.5KN。 3.力を戻して下さい: 6.6KN。 4.ピストンの総ストローク: 200mm; 5.力の打撃。35mm。 6.作業サイクル。 3.2秒/回 7.下降速度：100mm/S; 8.圧力保持時間: 任意に置いて下さい。 9.操作モード：フットスイッチ 10.空気消費量。11L/回。 11.空気源の圧力: 0.7MPa。 12.カラム間隔480mm。 13.閉塞高さ：380mm
