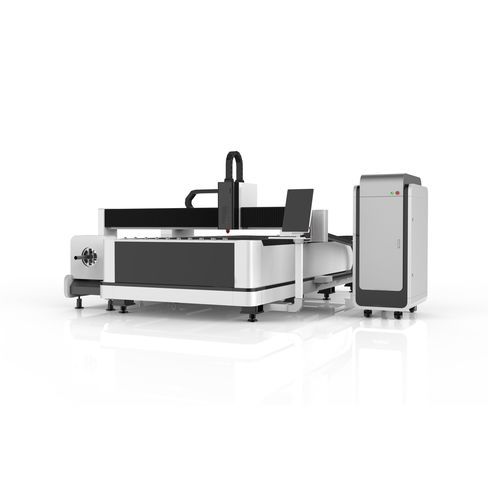

ファイバーレーザー切断機 金属用板金用管
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- 金属用
- 切断製品
- 板金用, 管
- 制御タイプ
- CNC
- 用途
- 産業用, 自動車産業用, 金属製作用, 航空用, エレクトロニクス産業用, 医療用途, 金属組織, 加工産業用, 船舶製造用
- 材料の搬入
- 手動搬入
- 相
- 三相
- 構成
- 大型, ガントリータイプ, シングルヘッド, 3軸
- その他の特徴
- 高精度, 自動, 高速, 精密, CE, 高性能, 高出力, 高効率, サーボ モーター, 大量生産用, 軟鋼, 鉄骨構造用, 激しい使用に耐える
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
3,000 mm
(118.11 in)- 最大切断高さ
最少: 100 mm
(3.9 in)250 mm
(9.8 in)最大: 300 mm
(11.8 in)- パイプ径
最少: 20 mm
(1 in)200 mm
(8 in)最大: 220 mm
(9 in)- 切断速度
最少: 4 m/s
(13.123 ft/s)17 m/s
(55.774 ft/s)最大: 20 m/s
(65.617 ft/s)- レーザー出力
最少: 1,000 W
最大: 8,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)
詳細
特徴
1.プレートもチューブもこの機械で加工することができます。
2.ファイバーレーザー切断機は、ドイツのアトランタラック、日本の安川モーターとドイツのノイガルト減速機が装備されています。工作機械の位置決め精度は0.02mmであることができ、切断加速度は1.5Gです。動作寿命は10年までです。
3.回転装置の両側は電気クランプを採用し、それは中心を自動的に調整できます。20から220ミリメートルから調整可能なパイプの直径または幅の範囲。それは自動的に焦点を合わせることができます
4.リピートカットに適したコンピュータデザイン
5.レーザーは光ファイバーの中に入っているので、ミラーの調整は不要です。
レーザー出力 - 1000/2000/3000/4000/6000/7000/8000W
レーザーソース - IPG/Raycus
リポジション精度 - ±0.02mm
Max.acceleration - 1.5G
電圧および頻度- 380V 50Hz/60Hz
Max.Workingサイズ- 1500*3000mm
管のサイズの範囲- Dia。/width20-220mm
広く適用される分野
厨房機器、電気制御ボックス、ハイレゾ機器、機械装置、電気機器、照明、ポスター、自動車部品、表示装置、ハードウェア、金属加工。
広く適用される材料
ステンレス鋼、アルミニウム合金、ガルバニウム鋼板
炭素鋼、チタン合金、ピッケル板
ケイ素鋼・アルミメッキ・亜鉛メッキ・金属銅・その他金属のパレット付き
---
