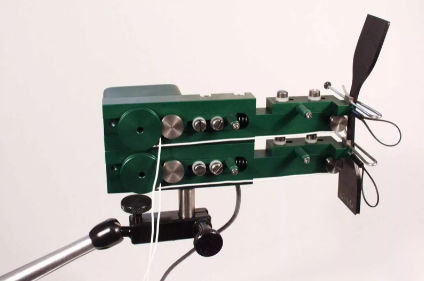

磁気伸び計 3800

このユニークな伸び計の本体は、試験中、付属の調節可能なマグネットベースによって固定されたままです。試験中に試料が伸長すると、非常に軽量で小型の移動ヘッドだけが動きます。このヘッドは、小さなスプリングクリップで試料に固定されています。各ヘッドは、ヘッドの移動に伴って伸び計からコードを引き出します。 これらのモデルは、高精度で摩擦の少ないポテンショメータを使用しており、その結果、工場で選択可能な幅広い出力を持っています。伸び計は励磁電圧で駆動され、入力に比例した出力が得られます。出力はハイレベル(DC2〜8V程度)とひずみゲージ式(2〜4mV/V)の2種類を用意しています。ひずみゲージ式伸び計を模倣するように設定した場合、3800型はひずみゲージ式センサ用に設計されたほぼすべての信号処理電子機器と組み合わせて使用することが可能です。ポテンショメータは、導電性プラスチックに巻かれたハイブリッドワイヤを採用しており、優れた長期安定性を実現しています。伸び計からの出力は、既存のほとんどの試験コントローラと容易にインタフェースでき、データ収集システムやチャートレコーダーに直接入力することができます。 ご注文の際に、必要な出力とコネクタの種類をお知らせください。 印加電圧5〜10 VDCを推奨、最大12 VDCまたはVAC。 出力出力：モデルにより2～8VDC（10VDC入力時）または2～4mVA/（公称値）、注文時に選択可能 直線性<フルスケール測定範囲の 0.15%未満 分解能: 0.すべての測定範囲において18 mm（0.007 インチ） 温度範囲：-40℃～100℃（-40°F～210°F） ケーブルケーブル：一体型超柔軟ケーブル、2.5m（8フィート）標準 動作力：20グラム（標準）、各ヘッド
