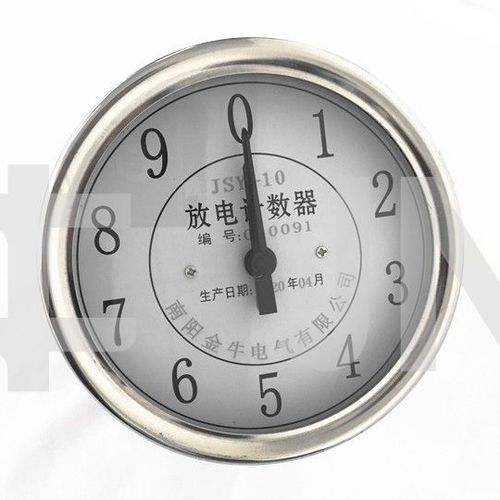

落雷カウンター Jsy-10

アナログ

JS8とjs8a放電カウンタ（以下カウンタ）はアレスタの下に直列に接続され、アレスタの動作回数を記録する。JS8は6kv～220kvの電圧レベルに対応します。JS8aは330kV以上の電圧に対応するバルブ式アレスタです。使用場所の環境条件は、接続されたアレスタの環境条件と同じです。標高は4000メートル以下、周囲温度は-40℃～＋40℃です。金属や絶縁部品の深刻な腐食、深刻な汚染、激しい振動のある場所には適していません。 構造と性能 放電カウンタは主にバルブピース、シリコンブリッジ整流器、コンデンサ、電磁カウンタおよび他のコンポーネントで構成されています。アレスタを通過するエネルギー（インパルス電流と電力周波数電流）を利用して、バルブピース（非線形抵抗）に電圧をかけ、シリコンブリッジ整流器を通してコンデンサを一方通行で充電し、電磁カウンタのコイルを直流で放電させ、カウンタに一回吸引させ、一回記録し、動作回数を記録します。
