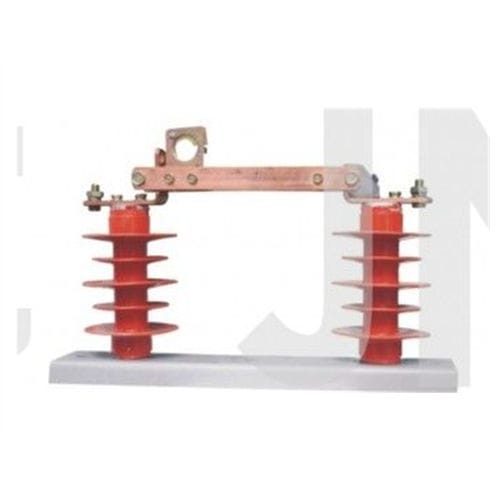

高電圧断路器 hgw9t

三相AC絶縁

1、目的 Hgw9-10(10W)屋外用高圧ディスコネクトは、AC50Hz、定格使用電圧10kVの電力系統において、無負荷・無電圧の単相または三相回路の遮断・閉路に適しています。 2、構造上の特徴 断路器は、ベース、ポスト絶縁体、導電部、安全フック及びその他の部品で構成される。断路器はナイフスイッチ構造を採用し、回路を遮断・閉鎖する。各相ナイフスイッチは、2つの導電性ブレードで構成されています。ブレードの両側には圧縮スプリングが取り付けられています。調整スプリングの高さは、スイッチが必要とする接触圧力を得ることができます。スイッチが開き、閉鎖するとき、それは絶縁のホックの棒によって作動します、スイッチに自動閉鎖装置があります 4、応用範囲 Gw9-12 （W）シリーズ屋外の高圧断路器は単一棒の高圧開閉装置です。それは屋外の 12 の kV ライン ネットワークに電圧があるか、または負荷がないとき開閉回路のために使用されます。固定引張りフックとセルフロック装置を装備し、絶縁フックバー操作を使用して、柔軟で信頼性があります。防汚型屋外高圧断路器は、深刻な汚染地域のユーザーの要件を満たすことができ、効果的に断路器の動作中に汚染フラッシュオーバーを解決することができます。
