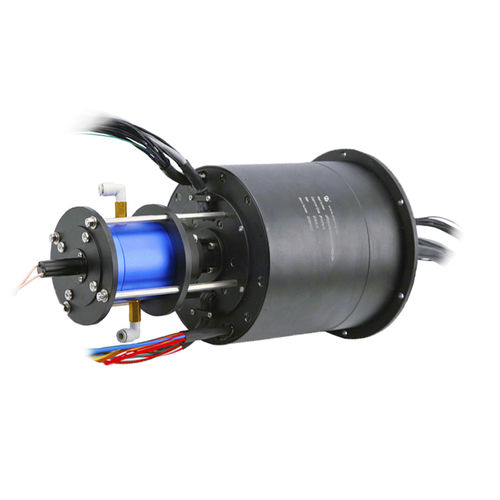

電気光学スリップリング LPT000-0720-0203-52S-2E3-HD02-02AイーサネットHDMI（高精細度マルチメディアインターフェース）パススルー回転軸
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電気光学, イーサネット, HDMI（高精細度マルチメディアインターフェース）
- 構造
- パススルー回転軸
- 応用
- レーダアンテナ用, 軍隊用
- 材質
- アルミニウム
- その他の特徴
- 同軸
- 電圧
最大: 220 V
最少: 24 V
- 一次電流
最大: 20 A
最少: 3 A
- 回転速度
最大: 100 rpm
(628 rad.min-1)最少: 0 rpm
(0 rad.min-1)- コンタクト数
最大: 95 unit
最少: 1 unit
詳細
空気圧式油圧および電気一体型ロータリージョイント
JINPAT 製の国内産業の高精度ハイブリッドロータリージョイントで、HD-SDI (1080P @30Hz)、ギガビットイーサネット、RS422 信号、ロータリーなどの各種信号の統合伝送をサポートします。 トランス信号及び励起信号等
仕様
95 回路
● 電気回転ジョイント
電流範囲：7ckt * 20A、52ckt * 信号、2ペア * ギガビットイーサネット、1ckt * グランド、2ペア * SPLビデオ信号、2 * ガス/液体、
電圧：24V（信号）、220V（電力）、
誘電体
強度: 回路間≥ 500VAC @50Hz (電流), 300VAC @50Hz (信号);
絶縁抵抗: 300MΩ @500VDC;
電気騒音: ≤ 35mΩ;
動作速度: 0 ～ 100 rpm;
接点: 貴金属;
ハウジング: アルミニウム合金;
ワイヤサイズ: RG 179 同軸線;
動作温度:-40° C ～ + 70° C;
湿度: 最大 70% RH;
寿命: ≥ 10,000 回;
● SPLビデオ信号ロータリー接合
回路: 2 組; 電気騒音: ≤ 35mΩ
分解能: 1080P, 30Hz; 動作速度: 0 ～ 100 rpm;
ワイヤサイズRG179 同軸線; 動作温度:-40° C ～ + 70° C
● 空気圧式油圧ロータリジョイント チャンネル: 2チャンネル;
媒体: 圧縮空気/洗浄液
作動圧力: 0-1.2MPa; 接続口径: 1/8;
パイプサイズ: Φ6; コネクタタイプ: 1/8;
---
