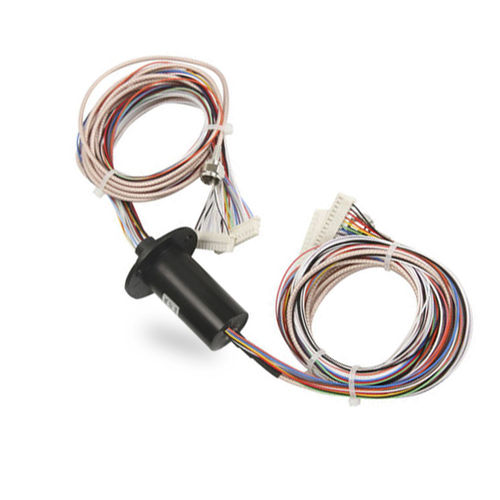

電動式スリップリング LPC-1C2402

カプセル式高速

高周波スリップリングは、高速シリアルデジタル信号やアナログ信号の伝送に対応するために特別に開発された製品です。 このシリーズの製品は、高周波信号の伝送に対応しており、高周波信号と24V制御信号、通信信号、電源、流体媒体の混合伝送にも対応しています。高周波信号は、50/75Ω特性インピーダンスのRF同軸構造ヘッドを採用しています。 特徴 1億回転の耐用年数を満たすことができる金金接点を接点材料に採用 90度のV溝設計により、360度をスムーズに無制限に回転させることができ、低トルク、低摩耗、低電子ノイズである アンチエイジングと高温耐性 仕様 電気・電子 - 機械 回路 - 合計24回路 24*2A - 回転速度 - 0~300rpm 定格電圧 - 240VAC/DC - 接点材質 - 金-金 絶縁耐力 - 500VAC@50Hz(P) 300VAC@50Hz(S) - ハウジング材質 - エンジニアリングプラスチック 絶縁抵抗 ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - ワイヤーの長さ ステーター: 250mm ローター: 250mm リード線サイズ - AWG28 # 環境 - その他 温度 - -20°C~+60°C - 寿命 - カスタマイズ可能 湿度 - ≤60%RH - 注："P "はパワー、"S "はシグナルを意味します。 保護等級 - カスタマイズ可能 同軸パラメータ 接続モデル - BNC/SMA - 周波数範囲 - 0-3GHz 比誘電率 - 50/75Ω - ハウジング材質 - 真鍮 挿入損失 - <1.2dB - コンタクト材質 - プレシャスメタル 挿入損失-WOW - <0.1dB - ケーブルサイズ - RG316/RG179 VSWR - <1.6 - ケーブル長 - ステーター: 250mm VSWR-WOW - <0.1 - ローター: 250mm
