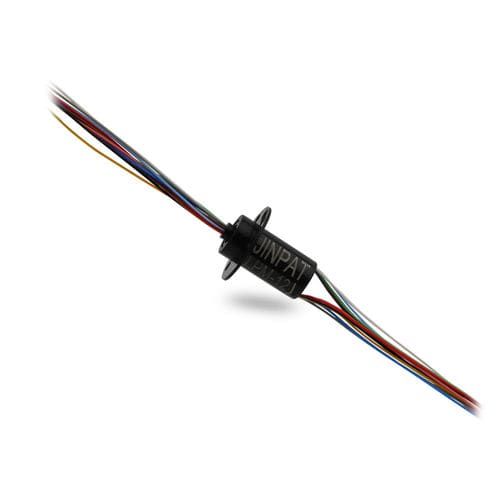

カプセル式スリップリング LPM-12

ロボット用ビデオ監視用レーダアンテナ用

このユニットは、静止した構造物から回転する構造物に電力またはデータを転送しながら、拘束されない連続的な回転を必要とするあらゆる電気機械システムで使用することができます。 また、回転電機インターフェース、整流子、コレクタ、スイベル、または電気的回転ジョイントとも呼ばれています。それは電気機械の機能を改善し、システム設計を簡素化し、回転中に可能な損傷を排除することができます。それはさまざまな精密回転式作業台、電気テスト器械、製造およびプロセス制御の器械の主器具です。 LPM-12J のミニチュア スリップ リングは回転式インターフェイスで金の接触を使用する標準的な、既製の単位です。ステータとロータの両方に色分けされたリード線が使用されているため、電気的な接続が簡単になります。 LPM-12Jは、システムサイズの制限に対応するために非常に柔軟性があります。1～12回路構成が可能です。 特徴 ♦ - 12回路モデル ♦ - 1回路あたり1アンペア、240VAC/DC ♦ - 極めて優れた回転寿命を実現する精密アセンブリ ♦ - 最高速度300rpmの連続運転が可能 ♦ - 金-金のコンタクト フレキシブル、色分けされた銀メッキリード線 低レベルの制御信号の取り扱いに優れています。 オプションの金属製ハウジング スペシフィケーション 動作速度 - 0-300 rpm 回路数 - 12 電圧 - 240 VAC/DC 定格電流 - 1回路あたり1アンペア (spécifieの条件によっては2Aを通過することができます) 温度範囲 -20°C ～ +60°C コンタクト材料 - 金から金へ 鉛のサイズ-30# 銀製のめっきされた銅 リードの長さ - 標準 250 mm (9.843inch) 絶縁耐力 - >500 VAC @50Hz、各回路間 絶縁抵抗 - 50 MO @ 500 VDC 電気ノイズ - <35mO
