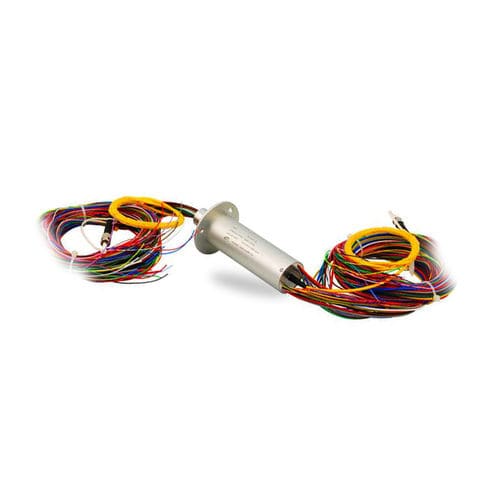

電気光学スリップリング LPC-0910-3502-FO01
カプセル式ロボット用レーダアンテナ用

電気光学スリップリング
電気光学スリップリング
電気光学スリップリング
お気に入りに追加する
商品比較に追加する


特徴

タイプ
電気光学
構造
カプセル式
応用
ロボット用, レーダアンテナ用, 軍用, ビデオ監視用, 産業用, 海底油田掘削用, 医療用
材質
アルミニウム合金
その他の特徴
コンパクト, IP54, ゴールド製接触式
電圧

240 V

一次電流

10 A

回転速度

最大: 100 rpm
(628 rad.min-1)

最少: 0 rpm
(0 rad.min-1)

コンタクト数

45 unit

詳細

JINPAT LPC-0910-3502-FO01は、コンパクトな設計の高精度スリップリングです。このスリップリングは、光学式ロータリジョイントを内蔵しており、電力、信号、光信号の伝送が可能です。このスリップリングモデルは、ハウジング材料としてアルミニウム合金を、接点材料として貴金属を採用しています。LPC-0910-3502-FO01」は、特殊な構造と製造技術により、優れた耐干渉性を発揮し、データパッケージの損失が極めて少ないことを保証しています。また、LPC-0910-3502-FO01は、回転時に非常に滑らかで、電気的ノイズがほとんど発生しません。LPC-0910-3502-FO01」は、この分野の先進的な技術を採用しており、お客様から高い評価を得ています。このカプセル型光スリップリングは、光信号を伝送する必要のある電気機器に適しています。 回路 - 9circuits* 10A, 35circuits*2A, 1* Fiber 動作電圧 - 240 VDCの 絶縁耐力 - 回路≥500V@50Hzの間に 絶縁 - 100MΩ@100VDC 電気ノイズ - ≤15mΩ 動作速度 - 0~100rpm コンタクト - 貴金属 ハウジング-アルミニウム合金 ワイヤーサイズ - AWG17# /28# リード線の長さ - ローター:1000±5ミリメートル ステーター:1000±5ミリメートル ファイバーワイヤーの長さ - ローター:800±5 mm ステーター:800±5 mm 波長 - 1310-1650mm 挿入損失 - <2dB リターンロス->40dB 光ファイバータイプ - シングルモード コネクタタイプ - ST 温度 - -40°C~+85°C 湿度 - ≤60%RH IP - IP54

---
