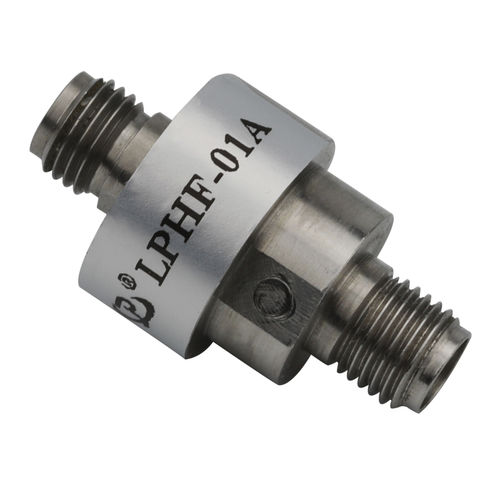

信号伝送スリップリング LPHF-01A

レーダアンテナ用ビデオ トランスミッション標準

RF ロータリースリップリングの特徴と利点 優れたシールド効果と対干渉性を実現 高周波と電気の統合ユニット モジュール設計と物理的な統合により、コンパクトな構造になっている 超低挿入損失、VSWR、Phase-WOWを実現 オプションのコネクタタイプ 長い耐用年数 コストパフォーマンスに優れる メンテナンス不要 RF ロータリースリップリング カスタムソリューション : 1チャンネルまたは多チャンネルの高周波信号を別々に伝送することも、電気信号（最大200回路）と高周波を統合して伝送することも可能です。 複数の信号またはチャネル（最大4チャネル）の同時伝送が可能です。 仕様 チャンネル数：1 周波数範囲 - DC〜18GHz SVWR（最大）：1.20@0〜6GHz、1.25@6〜12GHz、1.35@12〜18GHz SVWRの変動幅 0.03 挿入損失 0.25dB@0〜6GHz、0.35dB@6〜12GHz、0.50dB@12〜18GHz 挿入損失のばらつき - 0.04dB 位相、最大-1度 ピークパワー、最大 - 1500W 平均出力（最大）：200W@1GHz、30W@18GHz 最大動作速度 - 100 RPM コネクタータイプ - SMAメス（50Ω コンタクト材質 - ベリリウム銅 コネクター材質：ステンレススチール 端面の軸方向荷重、最大 - ±2N 端面の半径方向荷重（最大） - ±2N 始動トルク-0.5Ncm、最大 動作トルク - 1Ncm, max 重量 10g 動作温度-40〜+70 湿度 - 85 保護等級 - IP40 寿命 - 0.5百万回転
