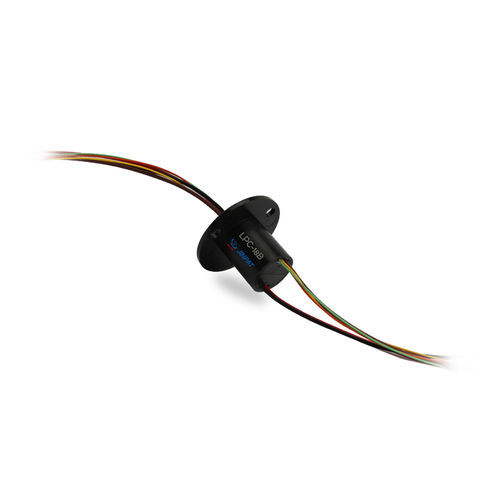

標準的な中型のCapsule Slip Ringは、125以上の回路を内蔵することができ、外径は22mm~54mmから選択できます。このシリーズは、高度な軍用規格の表面処理技術を採用しており、高精度でコンパクト、組み立ても簡単です。金と金の接点により、低抵抗で超長寿命を実現しています。様々な信号を統合することができます。イーサネット、USB、RS、LVDS、CANバス、Fire Wire、SDI、HDMIなど。
仕様
動作速度 0-200rpm
回路数 18
電圧 240 VAC/DC
定格電流 2アンペア/回路
使用温度範囲 -20℃~+60
コンタクト材質 金~金
リードサイズ 28#銀メッキ銅
リードの長さ 標準 250 mm (9.843inch)
耐電圧 ≥200 VAC @50Hz, 各回路間
絶縁抵抗 50 MΩ @ 500 VDC
電気ノイズ 30mΩ Min
---
