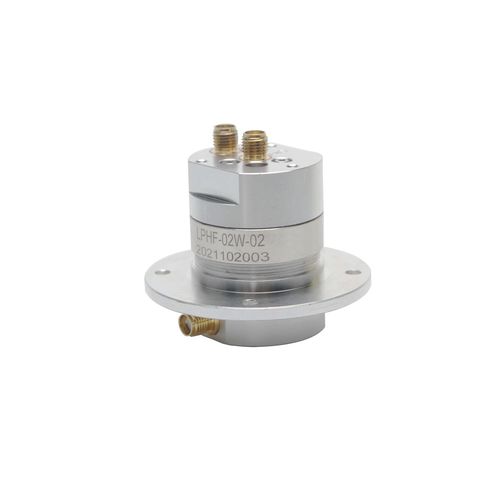

カプセル式スリップリング LPHF-02W-2

レーダアンテナ用海洋用途軍用

高周波用ロータリジョイントには、同軸ロータリジョイント、導波管ロータリジョイント、同軸導波管ロータリジョイントなどがあります。また、高周波スリップリングや高周波スリップリングと呼ばれることもあります。これらのスリップリングは、特に高周波信号/ラジオ周波数信号用に設計されています。 LPHF-02W-2回転数は200rpm、寿命は500万回以上、CH1:DC-18GHz,vswr<1.5,CH2:DC-10GHz,vswr<2.4、2つのチャンネルはより高い周波数を持ち、性能は同業他社よりも優位性があり、このモデルは軸方向のスペース制限を減らすためにお客様のステータエンドラジアルアウトレット方法を満たすことができます。 仕様 チャンネル CH1 CH2 起動トルク 0.05Nm@常温 インターフェース Tpe SMA-F(50ohm) SMA-F(50ohm) 連続回転トルク 0.05Nm@室温 回転速度,Max.250rpm 周波数範囲 DC-18GHzおよびDC-10GHz 寿命 ≧ 500万回転 ピークパワー、Max.1000W ハウジング素材 アルミニウム 平均電力 最大 60W@4.5GHz & 10W@4.5GHz 挿入損失、最大0.5dB /0.54dB 動作温度 -45~+70*C
