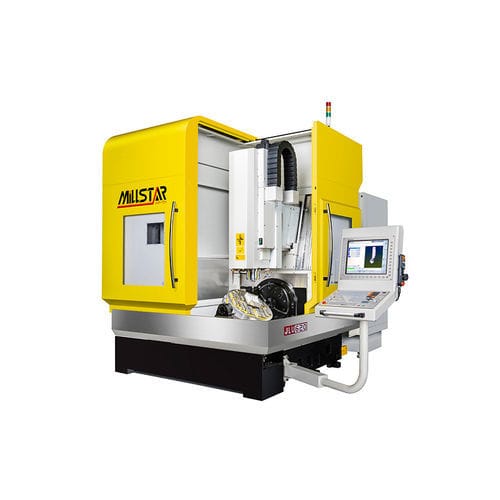

5軸マシニングセンタ JLU-620横型トラベリングコラムロータリーテーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- タイプ
- トラベリングコラム, ロータリーテーブル
- スピンドル
- BT 40, CAT40, HSK-63
- ツールステーション数
- 32ツール
- 関連機能
- 切断
- 応用
- 自動車産業用, 医療用, 宇宙産業用
- その他の特徴
- ダイレクトドライブ, 高精度, 高速
- X軸移動距離
620 mm
(24.41 in)- Y軸移動距離
520 mm
(20.47 in)- Z軸移動距離
460 mm
(18.11 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- Z軸の移動速度
36,000 mm/min
(24 in/s)- 最大テーブル積載量
300 kg
(661 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
8,500 kg
(18,739.29 lb)- 全長
4,210 mm
(165.7 in)- 全幅
2,580 mm
(101.6 in)- 全高
2,910 mm
(114.6 in)
詳細
複雑部品の高速同時5軸加工用に設計された5軸横形マシニングセンタ。この5軸HMCマシンは、金型、自動車部品、航空宇宙部品、3D複雑部品、医療機器、高精度部品など、さまざまな業界に最適です。
X / Y / Z軸にはヘビーデューティーローラー式リニアガイドウェイを搭載。
B/C軸用光学式エンコーダー（オプション）。
テーブル傾斜角度(B軸):-40°~+110°。
テーブル回転角度（C軸）：360°連続回転。
B / C軸はサーボモーターで駆動。
標準付属品
ハイデンハインコントローラ
ハイデンハイン3軸リニアスケール
ローラー式リニアガイドウェイ
スピンドルオイルクーラー
完全密閉式スプラッシュガード
大型テーブル 650 mm
ブレーキシステム付きZ軸モータ
B/C軸光学式エンコーダー
チェーン式チップコンベア＆チップカート
電気キャビネット用熱交換器
オイルスキマー
変圧器（輸出のみ）
オプションアクセサリー
SIEMENS / FANUCコントローラ
スピンドル貫通クーラント (CTS) 20/30/50 bar
プログラム可能な切削クーラントノズル
チップフラッシングシステム
工具長測定システム
ワーク計測システム
クランプ用エア供給
CE規格
電気キャビネット用エアコン
HSK-63A、20,000rpmスピンドル（ビルトインタイプ）
15,000rpm ダイレクトドライブスピンドル
自動車保護用ソフトウェア
---
