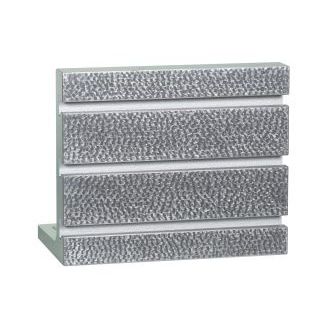

クランプ用ブラケット

90°鋳鉄製

工作機械、定盤、三次元測定機などの精密なクランプツールとして使用します。 デザイン 本来の安定性と反りに強い鋳造ボディ。立面にはクランプ用の溝が設けられています。辺の長さが300mmであることから、対角線上の筋交いが裏面に組み込まれています。 BSタイプのクランプ面には、クランプ用のスロットが付いています（写真はありません）。 >2面精密型、No.65001。 >全面精密型、No.65021。 タイプBN、クランプ面にDIN 650準拠のT字型クランピングスロット付き >精密2面タイプ、No.65101。 >全面精密型、No.65121。 作業中 >精密2面加工、立ち面とクランプ面は、指定された精度で精巧に加工され、平らで長方形になっています。残りの面も仕上げられています。 >全面的に精密な加工が施されており、立面、クランプ面、および狭い側面は、指定された精度で精巧に加工され、平らで、平行で、長方形になっています。 精度 >JFA精密級II：0.020mm、研磨済み >JFA精密級I：0.008mm、擦過、触過 >JFA精密級I+：0,004mm、特に削り出しとタッチ。 >JFA精密級I++：0,002 mm、特に削り出しとタッチ仕上げ
