測定および制御センター

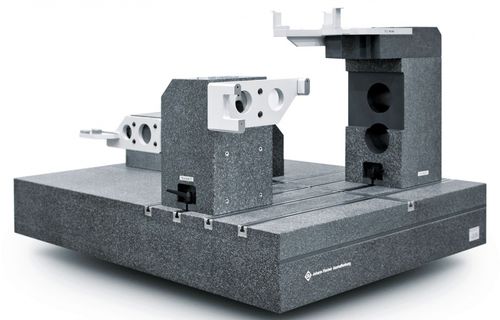

同一でないゲージをミクロン単位で正確に固定・校正するためのコンパクトで省スペースな測定ステーション 構造・機能 ベースプレートは天然のハードストーン製で、上面は細かく研磨され、ラップが施されています。上面には5つのT字型ガイド・クランプ用スロットが設けられており、長手方向の1つのスロットを横方向の4つのスロットが横切るようになっています。 このT字型のガイド溝とクランプ溝は、1つの基準器と4つの設定器をガイドするためのもので、これにより基準器と設定器は互いに水平で垂直になる。5つの基準器も天然の硬石でできており、エアベア式の搬送・運搬システムが装備されていて、スタンドスペースに持ち込まれます。これにより、簡単で摩耗の少ない手動による再配置と位置決めが可能になります。 基準器や設定器の精密な表面には、決められた方法でブッシングやジグホルダーが取り付けられ、調整されます。これらはスチール製で、低応力でアニールされ、腐食防止のためにコーティングされています。 溶接されたスチール製のフレームは、測定ステーションの静力学的に正しい、歪みのないベアリングを保証します。水準器を使って上面を整える。 テクニカルデータ >ベースプレートの寸法 2.000 x 1.5000 x 300 mm >ベースプレートの重量：約2.600 kg >ベースプレート上面の平坦性。ベースプレート上面：T字型ガイド溝およびクランプ溝（公称サイズ14 mm H8 - DIN 650）の相互の平面度、平行度、垂直度。0.005 mm / 1.000 mm >作業時の高さ：約900 mm
