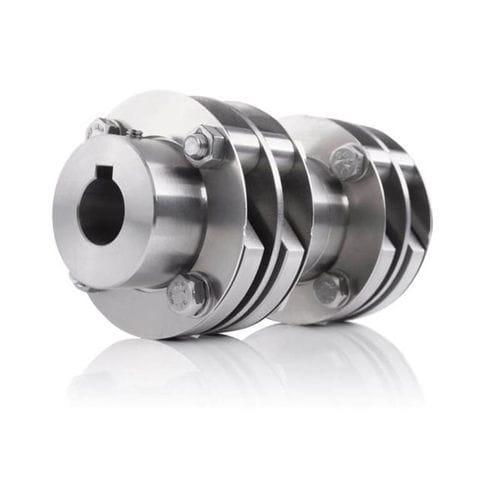

ねじり剛性軸継手 HKD

エンコーダー付きダブル締付けリング付き

フットマウントなど、オフセットの大きいエンコーダアタッチメント用 遊びがなく、ねじれに強く、フェイルセーフ エンコーダの寿命延長 オプション：絶縁バージョン 説明 耐腐食性金属製HKDマルチディスクカップリングは、0.5°までの平行ミスアライメントと±1.5mmまでの軸方向ミスアライメントを補正し、エンコーダの寿命を延ばします。 ダブルジョイントカップリングは、様々なハブ長、内径、およびシャフト電流の危険性があるアタッチメント用の絶縁カップリングがあります。 技術データ アプリケーション 軸方向のミスアライメント補正 平行ミスアライメントの補正 既存のベアリング/シャフト電流に対する絶縁 取り付け精度 ラジアル方向のミスアライメント：最大±0.5 mm / アキシャル方向のミスアライメント：最大±1 mm ボア駆動側 最大Ø 22 mm キー溝またはクランプ付き ボアエンコーダ側 最大Ø 22 mm キー溝またはクランプ付き 外径 Ø 54 mm 耐衝撃性 50g以下 耐振動性 短時間 10 g 機械的オプション ベアリング/シャフト電流に対する絶縁（タイプHKSI） アダプターシャフトにより大径シャフトへの取り付けが可能 全長 66-120 mm
