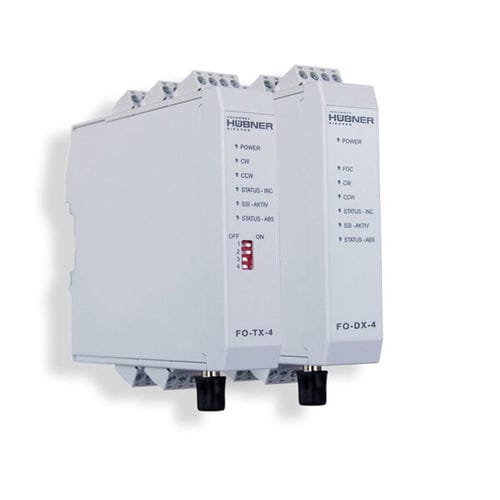

インパルス信号変換器 FO series

光学式SSIデジタル

アブソリュート(SSI)またはインクリメンタル(HTLまたはTTL)エンコーダ信号伝送用モジュールセット(トランスミッタ/デコーダ) 超高速、高精度、干渉のない光ファイバー信号伝送（1000 mまで 標準的なドライブや、モーター整流などの高度に動的なドライブ制御に最適 全データを1本の光ファイバーで伝送 ケーブル断線およびステータス監視機能を内蔵 説明 重工業では、アブソリュートエンコーダとインクリメンタルエンコーダの信号を長距離伝送する必要があります。これは通常、銅ケーブルで行われます。EMCの影響は信号品質を大きく損なう可能性があります。 光ファイバートランスミッタと光ファイバーデコーダで構成されるFO-TX / FO-DX光ファイバーモジュールセットを使用すると、干渉を受けずにエンコーダ信号を長距離伝送することができます。 FOモジュールセットの利点 高速で干渉のない信号伝送 絶対分解能：12ビットから最大30ビット 周波数範囲：インクリメンタル最大1 MHz、SSI最大3.67 MHz 光ファイバーケーブルは50/125 μmまたは62.5/125 μmを1本で全信号に対応 ケーブル断線監視機能内蔵 最大1000 m 技術データ アプリケーション 非常に高速でダイナミックな制御プロセス（アブソリュート/インクリメンタル）用のFOC伝送パス（FOCケーブル1本）の導入 供給電圧 12-30 VDC ハウジング 標準取付レール用電子ハウジング 外形寸法 25 x 122 x 117 mm 電気接続 ターミナル・ストリップおよびFOCコネクター（モジュール外側 デバイス温度範囲 -20 °C～+70 °C デバイス・オプション / 機能 一定信号処理時間 <1 µs (トランスミッター入力からデコーダー出力まで) 非常に高いサンプリング・レート、インクリメンタル信号ジッター <15 ns
