インクリメンタルエンコーダ信号の逓倍

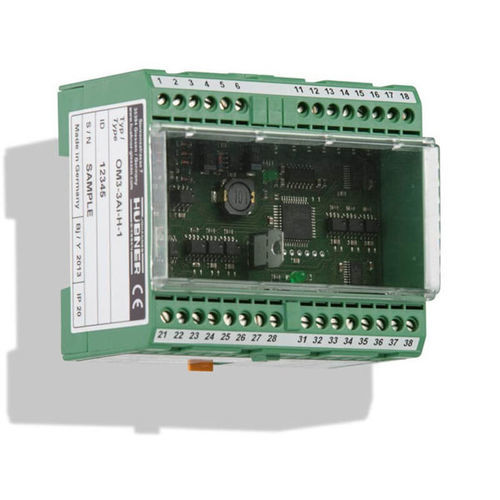

クランプ取付式ハウジング(35 mm DINレール)
1入力ブロック、3出力ブロック
オプション:出力ブロックの相互デカップリング
説明
出力マルチプライヤ(信号分割器)は、インクリメンタルロータリエンコーダからの入力信号を分割し、さらに分配します。3つの信号入力(0°、90°、基準パルス)があり、9つの信号出力(HTLまたはTTL)に分配されます。
オプションで出力ブロックの相互デカップリングが可能です。
技術データ
アプリケーション
エンコーダ信号出力(HTL/TTL)逓倍
供給電圧
12-30 VDC
信号入力
HTL(方形波12~30V)またはTTL(方形波2.8~6V)
信号出力
HTLまたはTTL(0°、90°、Nおよび各反転信号)
3出力ブロック、各出力ブロックはオプション:HTLまたはTTLレベル
周波数範囲
0-250 kHz
ハウジング
標準マウントレール用電子ハウジング
外形寸法
90 x 75 x 52 mm
電気接続
30極PHOENIX COMBICONネジ端子2.5 mm2
装置温度範囲
-20 °C ~ +70 °C
装置オプション / 機能
3つの出力ブロックの相互デカップリング(タイプOM 3-3Ai)、3つの独立した電源電圧入力
2倍および4倍パルス
回転方向検知
停止検出
回転方向依存出力信号
周波数分割(2-32)
---
