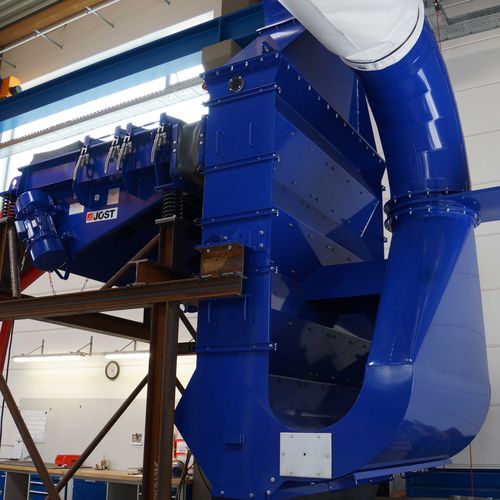

空気式分離器 ZIG-ZAG

粒子砂クオーツ用

開始材料は気密の装填装置を通したジグザグ形型のふるいチャネルに運ばれる。ここでは、より軽い材料はプロセスをふるい分ける多数の直交流を使用してより重い物から分かれている。この分離のに必要な空気は底からふるい分けるチャネルを通って越えるためにプロセス フロー。より軽い粒子は空気流れと重い粒子が空気の流れに対して底の方に落ちる掃除され、分離器の基盤で排出される間。 気流によって運ばれる軽い材料はふるいチャネルを通して上を出、回転式ゲート弁を通して分かれて、排出されるサイクロンへの管によって運ばれる。一般に、ジグザグ形の空気分離器システムは換気装置が分離器の基盤に再び浄化された空気を吹く再循環モードで作動する。非常に挨りだらけか湿ったプロダクトのために部分的な再循環または吸引モードのシステムを作動させることもまた可能である。必須の気流は放射状の換気装置によって提供される。
