圧力試験用ベンチ

温度流量電源

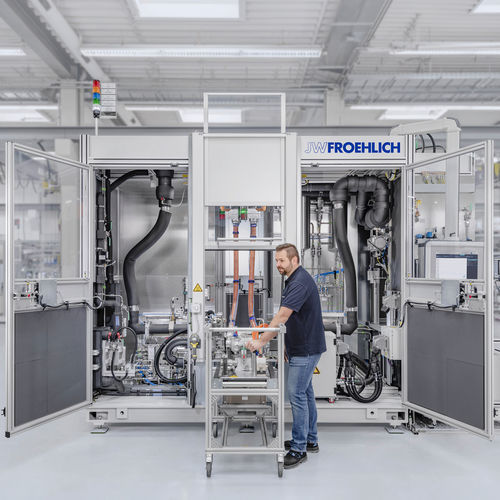

燃料電池スタック用電気式エアコンプレッサー試験用のJW Froehlich機能試験スタンドは、非常にフレキシブルです。小規模生産から大規模生産まで、エンドオブライン試験スタンドとして適しています。機械設計は、試験部品の手動ローディング又はフロー試験スタンドとしての完全自動運転を可能にします。コンパクトなテストスタンドは、すべての測定キャビネットと電源キャビネットを含むマシンベッド上に設置され、生産環境の変化する要件に対応することができます。 このテストスタンドの特長の一つは、その高いタイプの柔軟性です。空気供給は手動で後付けできるため、電気式エアコンプレッサーは、単段コンプレッサーや2段コンプレッサー、あるいはコンプレッサーとタービンの組み合わせなど、さまざまな構成で試験できます。回転速度の測定は、磁場プローブを使用して外部から行います。最大供給電力は45kWで、より高い性能レベルへの拡張も可能です。制御ユニットチャンネル（例：インバータ）は、CANまたはその他の標準通信インターフェースを介して読み出されます。 試験方法と内容 インバーターと試験部の性能測定 個々のボリュートの温度測定 各ボリュートの圧力測定 CAN通信または一般規格を使用した制御ユニットチャンネルの評価 磁界プローブによる試験部の回転速度測定（外側から） 冷却水の流量制御 冷却水の温度調整 空気温度調整 エアベアリングの温度調整 マスフロー制御と測定 電圧監視（HVおよびLV）
