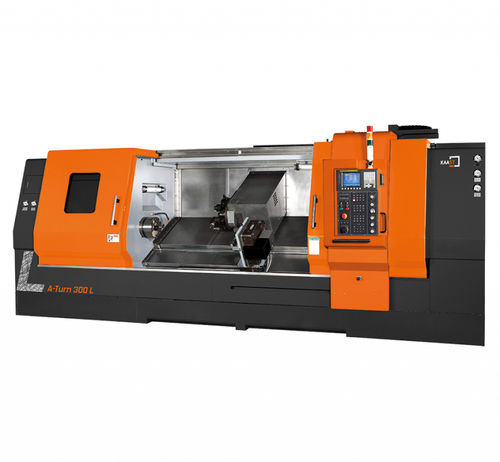

CNC旋盤 A-Turn series 横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- ツールステーション数
- 12ツールステーション
- 応用
- 重加工用
- 性能
- 精密, 高性能, 高剛性
- その他の特徴
- Y軸付
- 直径
100 mm, 180 mm
(3.94 in, 7.09 in)- 回転速度
6,000 rpm
(37,699.112 rad.min-1)- パーツの長さ
140 mm, 175 mm
(6 in, 7 in)- X軸
120 mm
(5 in)- Z軸
230 mm
(9 in)- 公称出力
6 kW
(8.2 hp)- 全長
1,700 mm, 1,900 mm
(67 in, 75 in)- 全幅
1,600 mm, 1,700 mm
(63 in, 67 in)- 全高
1,700 mm, 1,800 mm
(67 in, 71 in)- 重量
1,800 kg, 3,700 kg
(3,968 lb, 8,157 lb)
詳細
A-Turn、F-Turn CNCスラントベッド旋盤は、低重心で剛性に優れたミーハナイト製一体型スラントベッドを採用しています。曲げに強く、衝撃を吸収する主軸台は、熱処理とアニールを2回行っています。HRC53の硬度に達し、精度を維持したまま重切削に対応します。電気キャビネットの熱交換器は、ネームブランドの部品を安全な温度範囲に保ち、寿命を延ばし、ダウンタイムを低減させます。
全機種とも、8.4インチカラー液晶モニタ、400セットの登録部品プログラム番号、640 mの部品プログラムメモリを備えたファナック0i-TF CNC制御を利用しています。標準装備の4バー冷却システムは、標準のフルエンクロージャに収納され、3色の警告灯により、ユーザーはショップの反対側にいても機械から目を離すことができます。
A-Turn - 18 "から40 "までのスイングと196 "までのセンターを持つ汎用ボックスウェイ旋盤。
A-Turn SYM - サブスピンドル、Y軸、ライブツーリング。
F-Turn - 高性能CNC旋盤
---
