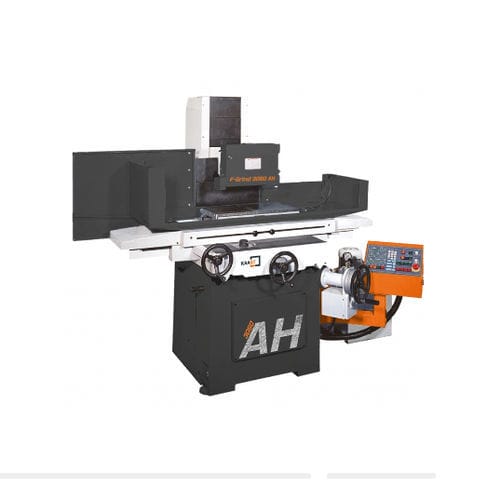

表面研削機 F-Grind series

大きなワークピース普通型高精度

F-Grindは、研削スピンドルに高荷重アンギュラコンタクトボールベアリングを採用し、X/Y/Zの自動送りを実現した平面研削盤です。垂直軸は、ACサーボモーターと循環式ボールネジにより、高い位置決め精度を実現しています。プログラム可能な垂直軸の送り（AD5）を用意。任意の作業高さまでの高速移動が可能。 荒削り、仕上げ削りのパラメータが調整可能縦軸のテーブル移動は油圧式。横移動はダブルVガイドテーブルのガイドウェイは、焼入れ、研磨、PTFE（ポリテトラフルオロエチレン）コーティングにより、非常に高い耐摩耗性を実現。テーブル長手方向の送りには、フラットガイドとVガイドの組み合わせ。重いワークのための高いテーブル荷重能力。 F-グラインド AH - 6x18"～16x31"。 F-グラインド A - 20x40"～28x80 "インチ F-グラインド V - 31x60"～40x120 "インチ 標準構成 砥石 砥石フランジ バランシングアーバ バランシングスタンド ダイヤモンドドレッサー ワークライト レベリングパッドとボルト ツールキット 取扱説明書 オプション構成 AD 5 NC制御（F-グラインドVに標準装備） マグネットチャック クーラントシステム（ペーパーフィルター、マグネットセパレーター付 自動消磁装置 追加砥石 バックスプラッシュガード パラレルドレッサー(手動) NC制御ドレッシング及び補正装置 超微細クロスフィード 縦型極細送り 縦型早送り
