CCD検出器

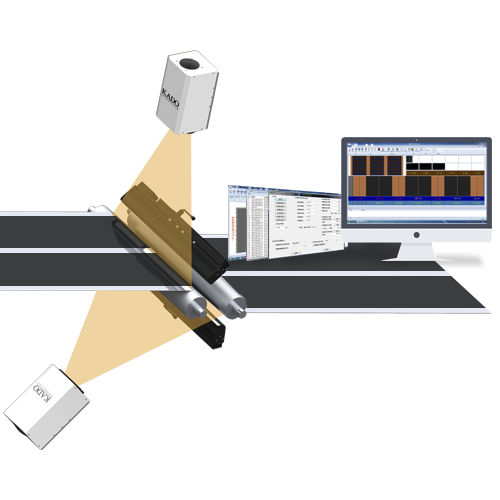

リチウム電気工業用アライメント検出システム 概要：本システムは，CCDイメージングの原理を用いて，フィルムの幅，ブランク（耳の幅），上下のコーティングの均一性を100％オンラインでチェックする。また、補正システムやサーボシステムによるクローズドループ制御も可能で、コーティングの均一性を最適化することができます。 1)CCDの検出点は、材料のジッターや装置のテンションの不安定さによる測定誤差を避けるために、できるだけローラーの表面に配置する必要があります。 2)CCDと光源の固定は安定しており、ジッターがないこと。 3）検出範囲：顧客のニーズに応じてカスタマイズされています。 4）検出精度：≤±0.1ミリメートル。 5）システムは、正極（ポジティブプレート）と負極（ネガティブプレート）のダイヤフラム測定に適しており、負極にはAT9コーティングエリアがない。 1)測定対象物の幅をオンラインでモニタリング。 2)データ分析と保存により、データのトレーサビリティーが容易。 3)音と光のアラームルールを設定し、生産管理を容易にする。 4)マルチレベルの権利管理と操作指導により、悪用を防止。 5)300件までの作業指示情報の保存に対応。 6)チェック開始機能により、誤検出を防止。 7)塗装不良検出機能により、塗装不良の連続発生を防止。 8)通信の入出力管理と信号管理。 9）クローズドループ制御上下のコーティング幅が一致＜±0.3mm. 10）システムの異常な警報プロンプトおよびシステム維持を促進する異常な解決ガイド。
