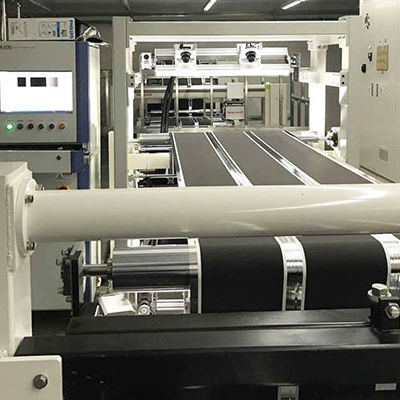

CCD検出器

インライン

概要：A/B面ずれ検出システムは，リニアアレイカメラの画像取得原理を利用して，連続塗装工程におけるA/B面の塗膜幅，AT9幅，A/B面のAT9の横方向のずれ幅をオンラインで検出するものである。 異なる測定材料の幅と検出精度に応じて、幅測定用に1つまたは複数のCCDを選択し、リニアアレイCCDカメラをセンサーとして使用して、材料の2つのエッジ位置を同時に測定してデジタル信号を取得します。エッジ信号を処理で計算して素材の幅を求め、ユーザーに提供する。 H：検出幅と精度の設計に従い、材料の底面から光源の表面までの距離を長くすることで、H1の材料を特に広い幅で2つのカメラで検出することができる。 W：素材の最大幅ABに合わせて設計し、Jの検出マージンを確保する。2台のカメラ間の不感帯Wは固定値とする。 図布に示すように、コイル材の切断工程では、装置の張力、設置精度、材料の形状などの変動要因により、材料がスリッティングに入る際に材料が左右にたわみ、最終的には材料に幅の誤差が生じる。材料の寸法安定性を低下させる。 KADOでは、信頼性の高いDFウェブガイドシステムのフレームワークを設計し、カッティングステーションに入る材料の位置をリアルタイムに制御します。スリッティングCCDが材料の幅を測定し、幅の偏差をウェブガイドシステムに送り、材料の供給位置を修正します。
