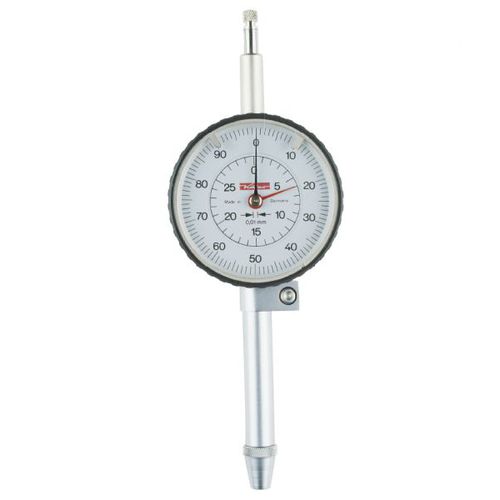

測定用ゲージ QUICKMESS series

距離測定ゲージ Quickmess（クイックメス）、測定ストップØ 1, 3, 5 mmを内蔵しています。 クイックメッスは、測定ストップが内蔵されているため、直径が小さく最大長さ30mmまでの小さな部品を測定する場合には、特別な測定装置が必要ありません。測定操作のために、試料は測定ストップに挿入されます。これにより、測定用インサートが上に押し上げられます。 ストップはスピンドルのストロークを測定が必要な距離に制限します。距離測定ゲージ クイックメッスは、8mmから20mmまでのØの測定ストップを内蔵した大型バージョンもご用意しています。詳細はお問い合わせください。 測定値 - ............................ - 0,01 mm 範囲 - ........................... - 30,0 mm それがQUICKMESSの仕組みです。 1.任意の平らな面/測定ブロック上でのダイヤルのゼロ設定 2.必要な許容範囲は、通常の方法でダイヤルで設定します。この例では、±10 3.測定操作は、試料を測定ストップに挿入するだけで非常に簡単に行えます。 4.測定値と公差の読み取り次の測定動作を開始することができます。
