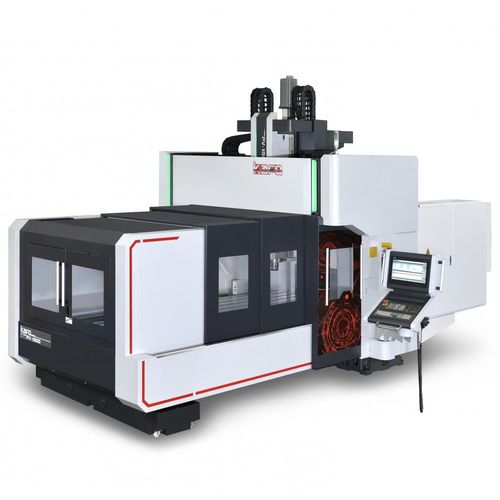

3軸マシニングセンタ PV series縦型ダブルコラムHSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ダブルコラム
- スピンドル
- HSK A-63
- ツールステーション数
- 20ツール, 16ツール
- 応用
- 自動車産業用, 大きなワークピース, 航空用
- その他の特徴
- 高速, 高速, 高精度
- X軸移動距離
最大: 2,300 mm
(90.55 in)最少: 560 mm
(22.05 in)- Y軸移動距離
460 mm, 610 mm, 1,000 mm, 1,300 mm
(18.11 in, 24.02 in, 39.37 in, 51.18 in)- Z軸移動距離
460 mm, 700 mm
(18.11 in, 27.56 in)- 回転速度
15,000 rpm, 18,000 rpm, 20,000 rpm, 24,000 rpm
(94,248 rad.min-1, 113,097 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 出力
25 kW, 29 kW
(33.99 hp, 39.43 hp)- Y軸の移動速度
20,000 mm/min, 40,000 mm/min
(13 in/s, 26 in/s)- 最大テーブル積載量
最大: 5,000 kg
(11,023 lb)最少: 500 kg
(1,102 lb)
詳細
ドア型工作機械製品の開発で、高精度、高効率の金型加工産業の要求のために設計されています。大型鋳物の応力除去、時効処理を行い、厳密なFEM解析により、高精度を維持し、寿命を延ばします。高速ビルトインスピンドルと構造対称設計により、振動・熱伸びの抑制効果に優れています。自動車や機関車の部品加工、高速精密航空宇宙、情報産業の部品加工に幅広く使用可能です。
-コラムとクロスビームは一体成型されており、熱対称構造として設計されているため、加工による熱変形を低減します。
-3軸は、高速、高精度のサーボモータを採用し、処理効率を向上させ、効果的に処理時間を短縮する高加速および減速に必要な高速および高精度の加工を提供します。
-主軸には高剛性ベアリングを採用し、ベアリング径は最大Ø70mm。
---
