5軸マシニングセンタ RV5A
汎用ダブルコラムアルミニウム用

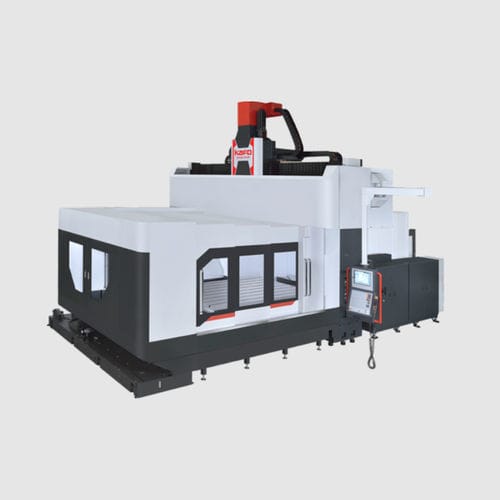

5軸マシニングセンタ - RV5A - KAFO - 汎用 / ダブルコラム / アルミニウム用
5軸マシニングセンタ - RV5A - KAFO - 汎用 / ダブルコラム / アルミニウム用
5軸マシニングセンタ - RV5A - KAFO - 汎用 / ダブルコラム / アルミニウム用 - 画像 - 2
お気に入りに追加する
商品比較に追加する


特徴

軸の数
5軸
主軸の方向
汎用
タイプ
ダブルコラム
加工材料
アルミニウム用
スピンドル
HSK A-63, HSK-100-A
関連機能
切断
応用
大きなワークピース, 航空用
その他の特徴
高速, 精密
X軸移動距離

3,100 mm, 4,100 mm, 5,100 mm, 6,100 mm
(122.05 in, 161.42 in, 200.79 in, 240.16 in)

Y軸移動距離

3,500 mm
(137.8 in)

Z軸移動距離

1,100 mm
(43.31 in)

回転速度

12,000 rpm, 15,000 rpm, 24,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 150,796 rad.min-1)

X軸の移動速度

10,000 mm/min, 15,000 mm/min, 20,000 mm/min
(7 in/s, 10 in/s, 13 in/s)

最大テーブル積載量

13,000 kg, 16,000 kg, 20,000 kg, 22,000 kg
(28,660 lb, 35,274 lb, 44,092 lb, 48,502 lb)

詳細

固定式コラム5軸マシニングセンタRV5Aシリーズは、世界トップクラスの高品質な5軸製造技術を結集し、X、Y、Z、A、C5軸同期制御、垂直、水平、様々な自由角度で、1回のクランプで同時に加工することができ、大型部品の加工効率と生産効率を大幅に高めるとともに、各産業の加工ニーズに十分に応えられる製品です。加工用途に応じて、HSK-A63 24,000rpmの高速主軸とHSK-A100 10,000rpmの高トルク出力の強力切削主軸を選択できます。ワークの大きさや重さに応じて、スパンや移動量の異なる様々な固定コラムタイプを選択することができます。各種部品加工、半導体空洞装置加工、金型加工、アルミ部品加工、航空宇宙輸送部品加工などのニーズに対応します。オールラウンドな切断ソリューションで、高付加価値製品に最適な選択肢を提供します。 -ハイデンハインのリニアスケールとクローズドループ制御で、精度を向上させます。 -Z軸はデュアルボールネジ設計で、主軸とボールネジは同軸上に設計され、最小の喉深設計で、切削剛性を向上させました。 -X軸はデュアルサーボモータ設計で、マスター/スレーブ電気機械制御技術の使用により、安定したトルク出力を提供し、機械の動的剛性とpoitioningaccuracyを改善し、加減速処理と精密加工に大きく貢献することができます。 -コントローラは、効果的に5軸の同期性能に完全な演劇を与えることができるシーメンス840DSLまたはハイデンハイン640を使用することができます。

---

カタログ

この商品のカタログはありません。

KAFOの全カタログを見る
