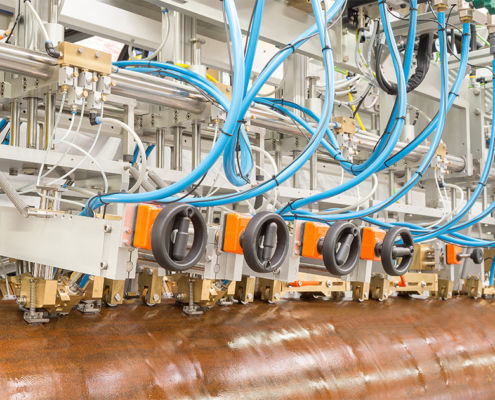

超音波検査装置 ECHOGRAPH-SNUL

自動非破壊試験パイプ用

肉厚が25mmを超える大口径管は、サブマージアーク溶接された縦継ぎ目を持つ成形厚板から製造されます。肉厚が大きく（したがって検査量も大きく）、管種が異なり、検査仕様が共通であるため、通常、さまざまな欠陥タイプ（縦欠陥、横欠陥、積層、タンデム検査、クラッド管検査、管端検査）を検出するために、多数のプローブが必要となります。 ウォータージェットによる結合とレーザーによる溶接継目の追跡は、この検査システムの重要な特徴です。スパイラル管試験と同様、通常2つの試験システムが使用されます：最初の試験システムは、製造の初期段階で溶接欠陥を検出します。1台目の試験装置は、製造の初期段階で溶接欠陥を検出し、その欠陥を補修する。2番目の試験装置はエキスパンダーの後に作動し、管の最終検査として機能します。 主な事実 - 長手方向サブマージアーク溶接管の試験 - 一般的な管の直径は500 mm～2000 mm - 通常、溶接継目検査システムは2つある：工程管理のための初回検査と、完成管の最終検査 - アングルビーム超音波探傷法による縦方向および横方向の欠陥検査、ストレートビーム超音波探傷法による熱影響部のラミネーション検査 - 管端部のラミネーション検査（オプション - プローブの最適な位置決めのため、溶接シームをレーザーで追跡
