超音波検査機器 ECHOGRAPH 1170

電気産業用

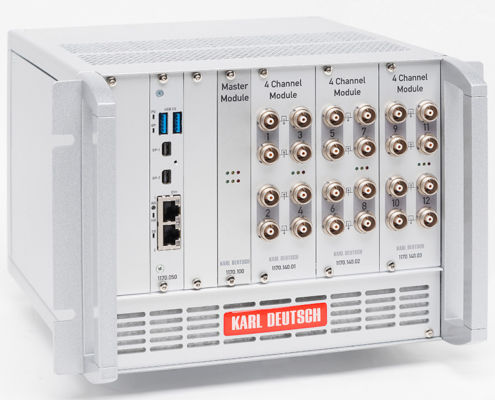

ECHOGRAPH 1170 Basicは、モジュール式の超音波エレクトロニクスユニットで、4HU 10″モジュールラックに収納されています。モジュールラックにはマスターモジュールと最大3つの超音波モジュールを搭載できます。 各超音波モジュールには、TRまたはシングルエレメントプローブ用の、個別に独立して設定可能な4つのマルチプレックスチャンネルが含まれています。最大パルス繰り返し周波数8 kHzは、モジュール内の4つのチャンネルに任意に分配でき、その結果、平均最大パルス繰り返し周波数は2 kHzになります。 各モジュールの4チャンネルのうち1チャンネルが同時に測定を行うことができます。複数のモジュールを使用する場合は、チャンネルの並列動作も可能です。マスターモジュールは個々の超音波チャンネルからデータを受信し、設定し、クロックプログラムを制御します。 オプションのソフトウェアツールECHOVIEWにより、機能指向の評価が可能です（ルーチンテスト、ストリップチャート、Cスキャン）。 主な機能 - ラックあたり最大12チャンネルのモジュラー構成 - 類似の4チャンネルモジュールによりスペアパーツの在庫が容易 - 3つのオーバーラップゲート - 2つのトリガーゲートによるエントリーエコーとバックウォールエコーの同時測定、またはフレキシブルなBE-BE肉厚測定 - 測定範囲最大5m - マルチプレックスおよびパラレル動作が可能 - アナログおよびデジタル深度補正（TCG）-トリガーも可能 - 高分解能時間測定：0.01mm以上の分解能での肉厚測定 - 使いやすいサイクルプログラム - PC内蔵の完全ソリューション（オプション）
