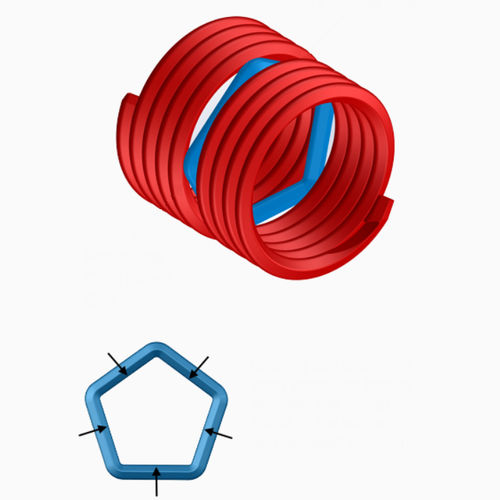

コイルねじロックインサートの仕組み: ロック-インサート-例ロッキング タイプに関する最大の誤解の 1 つは、ヘリカルコイルねじインサートが親材料の所定の位置にロックするフィーチャーがあるということです。 そうではありません。 ロックインサートは、オスファスナーにロックまたは一般的なトルクを適用します。 ロックインサートには、一連の直線セグメントを持つ 1 つまたは複数のコイルが含まれます。 ボルトに入ると、これらの直線セグメントは外側に曲げられ、ボルトに圧力が生じます。 この圧力はボルトねじの側面の間に適用され、接触面積が最大化されます。 CoilThreadスクリューロックインサートは、NASM8846で規定されているロックトルク要求を満たすように製造されています。 NASM8846では、チップは15サイクルのトルク試験に合格する必要があります。多くの場合、仕様要件をはるかに超えるサイクル寿命を実現できます。 ロックインサートと一般的なトルクの詳細については、KATOpediaのこれらの記事をお読みください： ギャリング保護 ロックインサートFAQ ロックトルクの違い トルクの基礎
