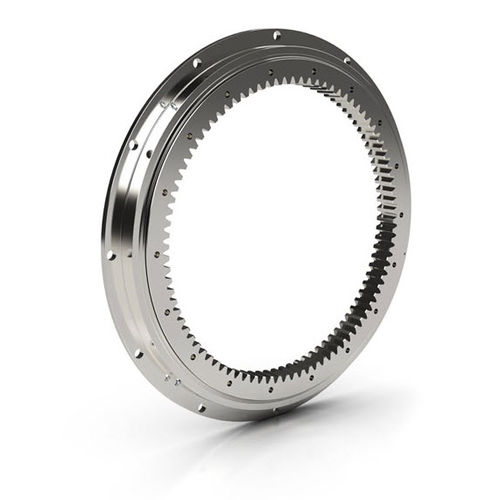

内歯形旋回輪 RK series

ボール状4点接触軸方向

Kaydon RKシリーズ旋回輪ベアリングは、大口径と軽量化が重要な鍵となる用途に様々なソリューションを提供します。RKシリーズ旋回輪は、片輪または両輪の断面がフランジ状になっており、軽量化を図るとともに、装置設計者にKaydon独自の柔軟性を提供し、隣接する取付構造およびボルト配置の様々な構成に対応することができます。 設計の特徴 内部構造は深溝ゴシックアーチレースウェイで、玉との接触点が4箇所となり、ラジアル荷重、アキシアル荷重、モーメント荷重を同時に負荷することができる。また、スペーサボールとロードボールを交互に使用することにより、回転トルクを低く抑えることができ、振動を伴う用途に優れた性能を発揮する。フェースライディングベアリングシールを装備しており、汚染物質の排除に役立つ。 RKシリーズ旋回軸受は、無歯車、内部歯車、外部歯車の各形式があり、設計の自由度が高い。歯車は圧力角20°のインボリュートスタブ設計で、AGMAクラスQ5品質で製造され、バックラッシュは0.005～0.015インチ許容されます。RKシリーズのターンテーブルベアリングのサイズは、外径20～47インチ（500～1200mm）です。 使用可能範囲 RKシリーズ旋回輪軸受は通常在庫があり、ギヤードタイプの嵌合ピニオンも通常在庫があります。 用途 RKシリーズ旋回輪軸受は、以下のような様々なライトデューティーからミディアムデューティー用途で使用されています。 -小型クレーン、ブーム、リフト -工業用ポジショナー、ロータリーテーブル -シュートスイベル -ストレッチ包装機 -ボトル充填機
