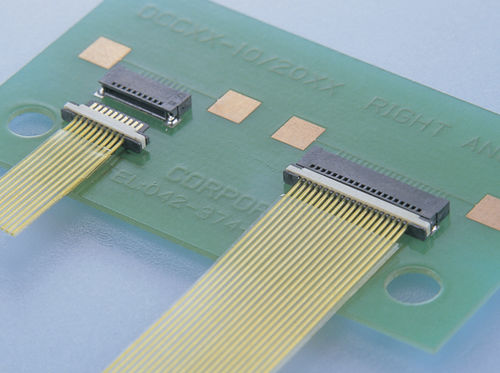

電線対基板コネクター DCC series

同軸プリント基板長方形

ディスクリートケーブル（#36 AWG）をサポートし、当社の現在のSSLシリーズ（超微細同軸ケーブル用 0.5mmピッチコネクタ）に完成した微細配線の組み立て技術を活用し、DCCシリーズの0.5mmピッチコネクタは、バッチアセンブリ操作でケーブルに組み立てられます。 これらのコネクタは非常にコンパクトで、基板とケーブル側の両方に取り付け高さわずか1.2 mm（10、20、30 接点）です。 結合時の対応する高さはわずか3.8mm（10、20、30 接点）です。 さらに、クロスケーブル幅がわずか7.67mmで、10コンタクトのバリエーションは業界最小のコネクタです。 ケーブル側のコネクタは非常にコンパクトに設計されており、ケーブル方向の測定はわずか2.75 mmで、ヒンジやその他の制限された開口部を通過するのに理想的です。 例えば、ケーブルに組み立てると、これらのコネクタは直径わずか3.5mm（最小）のヒンジ開口部を通すことができます。 従って、折り畳み式携帯電話、デジタルカメラ等のLCDユニットをメインPCBに接続するための完璧なソリューションを提供します。 ヒンジやその他の制限された開口部を通る通過を必要としない仕様でも、これらのコネクタのコンパクトなサイズは、デバイスの小型化とレイアウト作業の自由度の向上に大きく貢献できることを意味します。
