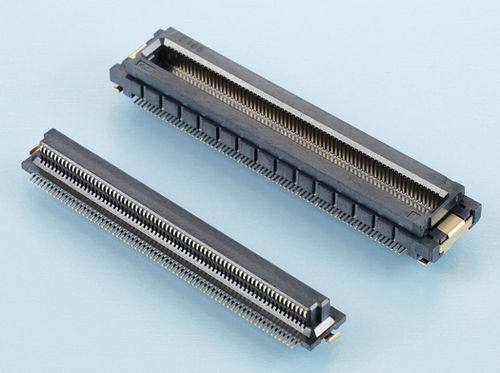

IDEコネクター DY series

SMT長方形ボード

0.5mmの小さなピッチに加えて、DYシリーズは、X 方向とY 方向の両方で ± 0.5mmのフロートを提供し、このコネクタと組み合わせた大幅な変位のサポートは、デバイスの小型化に大きく貢献します。 フローティング側のコネクタは、位置決めエンボス加工の有無にかかわらず利用可能です。 さらに、他のコネクタが自動的に取り付けられる状況を提供するために吸引面が含まれています。 各コネクタは、可動接点セクションと固定はんだ付けセクションの2つの個別コンポーネントで構成され、非常にコンパクトな構成で結合されています。 可動接触部の場合ははんだ付けされた部分に荷重がかかりますが、絶縁体の両側に取り付けられた固定工具はこの負荷を軽減するために働きます。 これらのコネクタのコンパクトな設計により、SMTアプリケーションに最適であり、鉛フリーメッキも使用されています。
