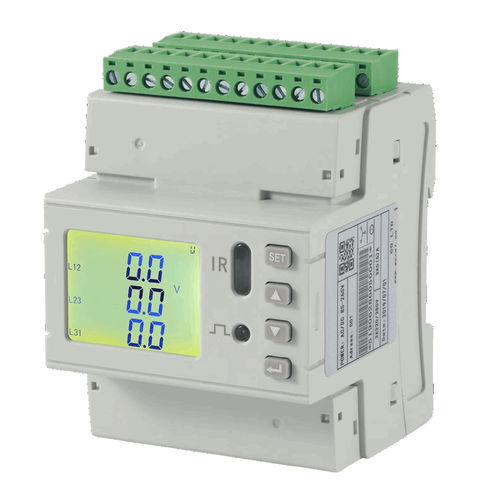

三相電力量計 KET-PMT-414.16

DINレールModbus液晶ディスプレイ

KET-PMT-414.16は、100A負荷用の16mmカレントトランスを4個搭載したマルチチャンネルエネルギーメータです。 RS485 ModBUS RTU通信を内蔵しており、特にスペースの限られた産業用または民生用の配電盤で、複数の三相回路のエネルギーと主要な電気パラメータを測定するのに適しています。 KET-PMT-414.16は、2つのデジタル入力/2つの出力とパルス出力により、あらゆる種類の制御システム、SCADAシステム、エネルギー管理システムで使用できます。その他のCTバージョンもございます。 一般仕様 保護等級 - IP50 動作温度 -20～+60 保存温度 -40 ÷ +70 °C 相対湿度 - 最大95%（結露しないこと 容器 寸法 - 72x87.8x71.5mm (WxHxD) 4DINモジュール コネクター - 一体型ネジ端子 物理的仕様 寸法 - 31x50x36mm（WxHxD） 接続 - RJ45 固定 - 1.5 mケーブル ケーブル径 - 最大16mm 電源 補助電源85 ÷ 265 VAC/DC 消費電力 <=10 VA パワーメーター スイッチング - 三相3線または4線 最大定格電流 - 100 A 接続 - RJ45 RS485インターフェース プロトコル - ModBUS RTU 通信速度 - 1200～38400bps デジタル入力 ドライ接点用2 電流および電圧入力 電圧入力 - 3×220/380 VAC 電流入力 - 100 A @ 45～65 Hz デジタル出力 2（ノーマルオープンリレーモード、最大スイッチング電圧250 VAC/3 A、30 VDC/3 A + 1パルス出力 認証 規格 - EN 61326-1:2013; EN IEC 61000-3-2:2019; EN IEC 61000-3-3:2013+A1:2019; (IEC 61000-4-2; -4-3;-4-4;-4-5;-4-6;-4-8;-4-11) 認証 - CE
