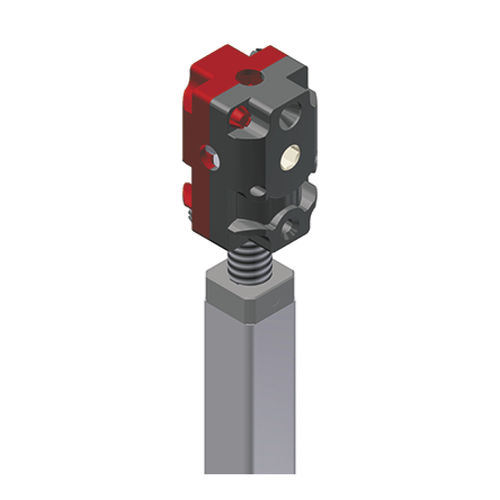

傘歯車減速機 3045 series

直交軸5 - 10 Nm作業場所高さ調整（座/立）用

スピンドルユニット3045付きベベルギアリ ニアドライブ ソリューション用ベベルギヤヘッド付きユニバーサル適用リフティングユニット。 可能なアプリケーションは、高さ調整可能なテーブル、家具アイテムのさまざまな調整機能、住宅、モバイルホーム、工業分野でのすべての線形調整方法です。 シンプルなネジ締めと六角ボルトにより、シンプルなシステム 構造と複雑なアセンブリが可能になります。 特別な機能 メンテナンスフリー 比率 1:1 および 1:2 複数のスピンドルユニットを使用する場合のギアヘッド の駆動トルク：最大5.5 Nm ガラス繊維 強化プラスチック製のハウジング堅牢で強化された強化されたスチールベベルホイール 手動使用に適したエレクトロモーティブドライブ 高性能ドライブ 3143.00 バリアントキー 3045.00-V01: スピンドルSG14x16P4 RHおよびi= 1:1 V02: スピンドルTr14x3 RHおよびi= 1:1 V03: スピンドルTr14x3 RHおよびi= 1:2 ストロークHXXと後退長さEXXXはカスタマイズされています テクニカルノートリ フティングユニットは、別のガイドシステムによって横力から保護されなければならない。 注意：スピンドルピッチが3 mmを超えるスピンドルシステムは、セルフロックではない場合があります。 アプリケーションでセルフロック効果を確認してください。 持ち上げユニットは圧力荷重のみ可能です。 ガイドシステムの寸法が正しくないと、リフティングユニットが損傷する可能性があります。スピンドルドライブの設計および安全指示に注意してください。 あなたはでそれらを見つけるでしょう:https://www.ketterer.de/en/downloads/instructions
