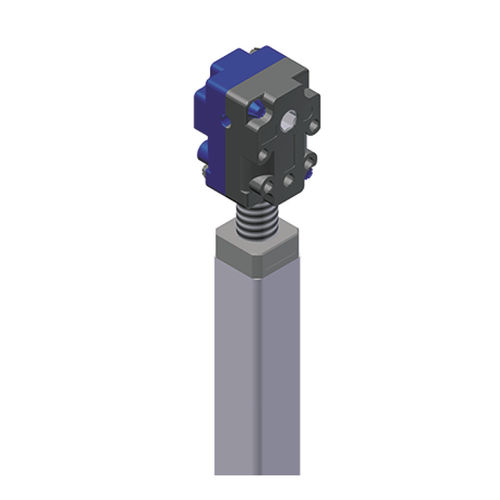

傘歯車減速機 3039 series

直交軸1 - 5 Nmレベル調整用

スピンドルユニット3039付きベベルギアリ ニア駆動 ソリューション用ベベルギヤヘッド付きユニバーサル適用リフティングユニット。 可能なアプリケーションは、高さ 調整可能なテーブル、家具アイテムのさまざまな調整機能、 住宅、モバイルホーム、工業分野でのすべての線形調整方法です。 シンプルなネジ締めと六角ボルトにより、シンプルなシステム 構造と複雑なアセンブリが可能になります。 特別機能 メンテナンスフリー 比率 1:1 マックススピンドルピッチに依存するギアヘッド の駆動トルク：最大4 Nm ガラス繊維強化プラスチック製のハウジング 堅牢で強化された鎮静を備えた硬化スチールベベルホイール 手動使用および電気動機に適していますドライブ テクニカルノート 持ち上げユニットは、別のガイドシステムによって横力から保護する必要があります。 注意：スピンドルピッチが3mmを超えるスピンドルシステムは、セルフロックではない場合があります。 アプリケーションでセルフロック効果を確認してください。 持ち上げユニットは圧力荷重のみ可能です。 ガイドシステムの寸法が正しくないと、リフティングユニットが損傷する可能性があります。スピンドルドライブの設計および安全指示に注意してください。 次の場所にあります。https://www.ketterer.de/en/downloads/instructions 取り付け手順：上部ボアホールø 4.1（4x）を使用して締め付けるときは、少なくとも2本のM4ネジを使用してください。 そうするときは、上側の上に持ち上げユニットを支えることが好ましい。 M5用の追加のマウス穴ø4.6mmによる接続には、上側のサポートが必要です。
