傘歯車減速機 3034 series

直交軸1 - 5 Nm高硬度

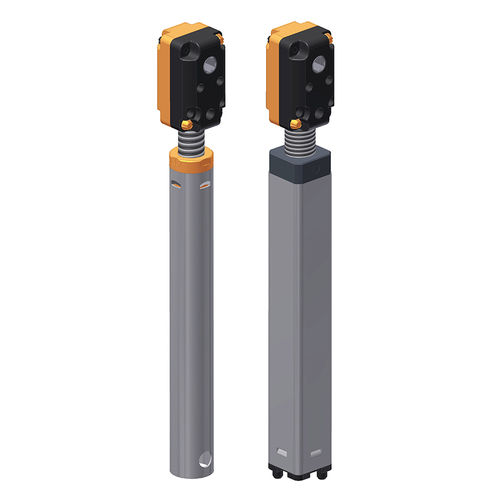

スピンドルユニット付きベベルギア 3034 リ ニア駆動 ソリューション用ベベルギヤヘッド付きユニバーサル適用リフティングユニット。 可能なアプリケーションは、高さ調整可能なテーブル、家具アイテムの様々な調整機能、 住宅、モバイルホーム、工業用fieldsにおけるすべての線形調整方法です。 シンプルなネジ締めと六角ボルトにより、シンプルなシステム 構造と複雑なアセンブリが可能になります。 特別な機能 メンテナンスフリー 非常にスリムサイズ 25.8 mm x 25.8 mm いくつかのスピンドルユニットとのアプリケーションのためのギアヘッドの駆動トルク：最大 3.5 Nm ガラス繊維製のハウジング強化プラスチック製 硬化したスチールベベルホイール強固で補強された鎮静 サポートチューブラウンド Ø 20ミリメートルまたは正方形 22 ミリメートル 手動の使用だけでなく、起電駆動 バリアントキー 3034.00-V01: スピンドルSG12x16P4 RH ラウンド支持管 3034.00-V02: スピンドルSG12x16P4 RH、正方形の 支持管 3034.00-V04を有するスピンドルTr14x3 RH:スクエアサポートチューブ付きスピンドルSG14x16P4 RH テクニカルノート 持ち上げユニットは、別のガイドシステムによって横力から保護されなければなりません。 注意：スピンドルピッチが3mmを超えるスピンドルシステムは、セルフロックではない場合があります。 アプリケーションでセルフロック効果を確認してください。 持ち上げユニットは圧力荷重のみ可能です。 ガイドシステムの寸法が正しくないと、リフティングユニットが損傷する可能性があります。スピンドルドライブの設計および安全指示に注意してください。 あなたはでそれらをNDます:https: // www.ketterer.de/ja/ダウンロード/手順
