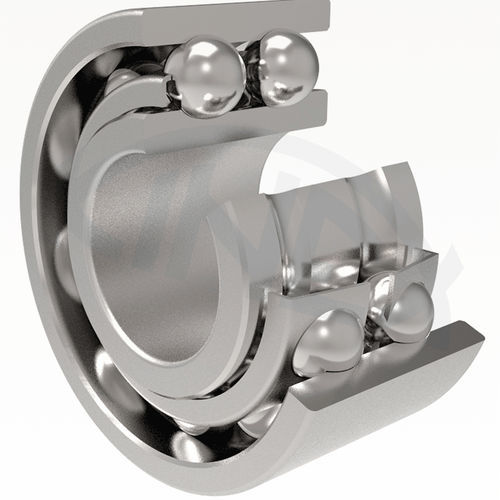

ボール状軸受 3 series

垂直方向軸方向アンギュラコンタクト

複列アンギュラ玉軸受は、一対の単列アンギュラ玉軸受を背中合わせに回転させ、「O」字形状にしたもので、その構造と機能に対応しています。両輪とも比較的深い軌道面を持ち、分解することはできません。E "型構造の場合、片側に充填口があります。 最適なボールサイズと軌道面との接触により、高い負荷率を実現します。両方向のラジアル荷重とアキシアル荷重に効果的に耐えることができ、比較的高い回転周波数に適しています。E "タイプ構造ベアリングの取り付けは、アキシャル力が充填口と反対側のボール列に分散するように行う必要があります。 複列アンギュラ玉軸受の軌道面は、玉とリングの接触点の動線が、軸受の外側で軸受軸と交差するような構造になっています（接触角α＝32°）。こうすることで、軸受はアキシャル平面内で傾斜点を移動させることができます。このため、回転部分の取り付けスペースが限られている場合は、1つのベアリングで十分です。 寸法表に記載されている複列アンギュラ玉軸受の境界寸法は、国際寸法規格ISO 15に対応しています。 基本設計における軸受の呼称は、寸法表に示されている。基本設計との違いは、STN 02 4608に従った追加記号で示す。 両側カバー付き複列アンギュラ玉軸受は、カバーシート(2ZR)またはシール(2RSR)付きで製造されます。
