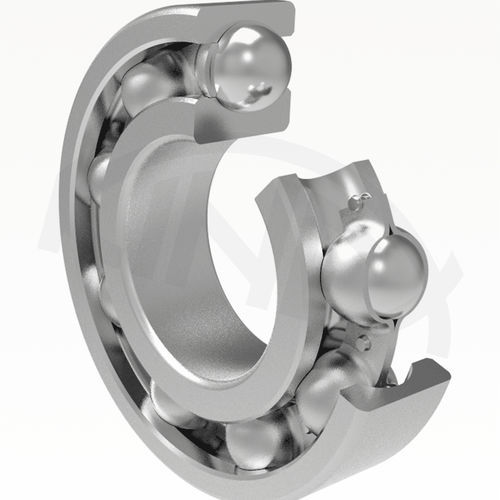

ボール状軸受 61 series

垂直方向軸方向深溝

単列深溝玉軸受は、両輪に比較的深い軌道面を持ち、充填溝がなく、分離できません。最適な玉サイズと軌道面への適合性により、高い定格荷重を実現します。両方向のアキシャル荷重とラジアル荷重を受けることができ、高速回転にも適しています。最も一般的な転がり軸受です。 表セクションは、以下のサブグループの基本的な軸受パラメータを処理します： - ミニチュアベアリング - 薄肉ベアリング 618および619シリーズ - 標準アソート160、60、62、63、64シリーズ 寸法表に記載されている単列深溝玉軸受の境界寸法は、タイプEおよびBOの分離可能な単列玉軸受を除き、国際規格ISO 15に準拠しています。スナップリング溝の寸法は、国際規格ISO 464に準拠しています。 片側または両側にシールが付いた単列深溝玉軸受は、金属製シールド付き（Z、-2ZまたはZR、-2ZR）またはシール付き（RS、-2RSまたはRSR、-2RSR）で製造されています。シールド付き軸受は非接触シーリングです。この軸受は、内輪にシールド用の段差を設けたオリジナル設計（Z、-2Z）または、シールドと内輪に滑らかなリブを設けた新設計（ZR、-2ZR）で製造されます。 金属補強リングに加硫されたゴム製のシールリングは、効果的な摩擦型シールを提供します。この軸受は、内輪に丸みを帯びた段差のあるタイプ（RS、2RS）と、内輪にシールドと滑らかなリブのあるタイプ（RSR、-2RSR）があります。
